Giải pháp Nhãn kệ điện tử là gì?

Đây là điều mà hầu hết mọi người không hiểu về ESL: một màn hình độc lập chẳng là gì cả. Nghĩa đen là vô dụng. Bạn cần mộtmạngđể cung cấp dữ liệu cho nó,phần mềmđể cho nó biết những gì sẽ hiển thị vàmọi ngườitriển khai toàn bộ hệ thống này vào các cửa hàng thực tế-đó là điều tạo nên một "giải pháp". Bản thân thiết bị đầu cuối, không có mạng, là một cục gạch. Và nếu không có nền tảng cung cấp dữ liệu thì có ý nghĩa gì?

Trong một dự án, một khách hàng nhất quyết đặt các trạm gốc bên trong các tấm trần vì họ cho rằng nó trông sạch sẽ hơn. Họ được thông báo rằng tín hiệu sẽ không truyền tốt. Họ không lắng nghe. Ba tuần sau khi ra mắt, một nửa số nhãn ở khu vực đông lạnh hiển thị giá cũ. Phải xé mọi thứ ra và làm lại. Chi phí cho họ gấp ba.Vấn đề quy hoạch RF.

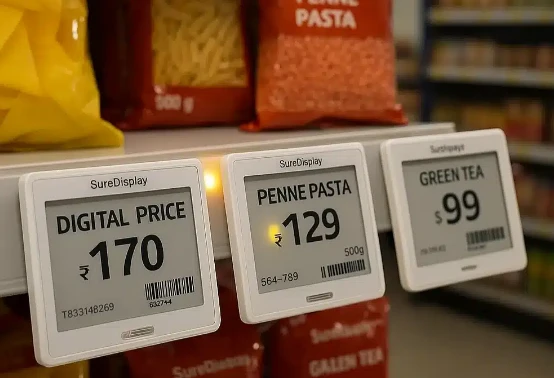

Here's what most people don't understand about ESL: a standalone screen is nothing. Literally useless. You need a network to deliver data to it, software to tell it what to display, and people to deploy this entire system into real stores-that's what constitutes a

Bản thân các nhãn

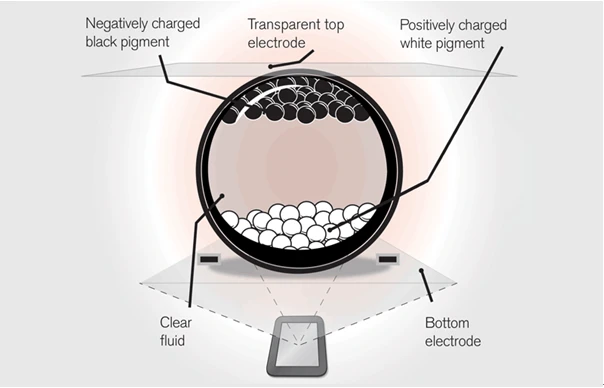

Tại sao lại là E{0}}mực?

Thiết bị đầu cuối ESL được liên kết với màn hình-eink (E-ink) và lựa chọn này không phải là ngẫu nhiên. Cách một kỹ sư phần cứng từng giải thích: hãy tưởng tượng những viên nang nhỏ chứa đầy các hạt màu đen và trắng trôi nổi trong dầu. Dùng điện hạ gục chúng, các hạt di chuyển xung quanh, hình ảnh xuất hiện. Một khi hình ảnh được hình thành, nó sẽ vẫn ở đó. Cắt điện đi, không sao cả. Hình ảnh vẫn còn. Thuật ngữ kỹ thuật làmàn hình ổn địnhhoặc một cái gì đó như thế.

Tiêu thụ điện năngtrong khi hiển thị tĩnh hầu như không có gì. Dữ liệu thử nghiệm cho thấy nhãn đen trắng 2,13-inch-chạy bằng pin nút CR2450, làm mới hai lần mỗi ngày, kéo dài6 đến 8 năm. Ngay cả khi tần suất làm mới được tăng lên hơn 5 lần mỗi ngày, thời gian đó vẫn là khoảng 4 năm.

Sau đó, thực tế là nó không phát ra ánh sáng-nó hoạt động bằng cách phản chiếu ánh sáng xung quanh, giống như giấy. Bạn có biết màn hình LCD trở nên hoàn toàn không thể đọc được dưới ánh sáng mặt trời trực tiếp như thế nào không? Mực E- vẫn hoàn toàn rõ ràng. Vàgóc nhìnvề cơ bản không phải là vấn đề. Khách hàng không phải lúc nào cũng đứng trực tiếp trước nhãn mác, phải không? Không thành vấn đề với e-mực.

Đây là điều mà nhiều người không biết: công nghệ cốt lõi cho màn hình eink-trên toàn cầu gần như được độc quyền bởi một công ty-Tập đoàn E Ink của Đài Loan. Hầu hết màn hình của các nhà sản xuất ESL đều đến từ E Ink hoặc các đối tác được ủy quyền của hãng. Yếu tố cấu trúc này ảnh hưởng sâu sắc đến chi phí và bối cảnh cạnh tranh của toàn ngành.

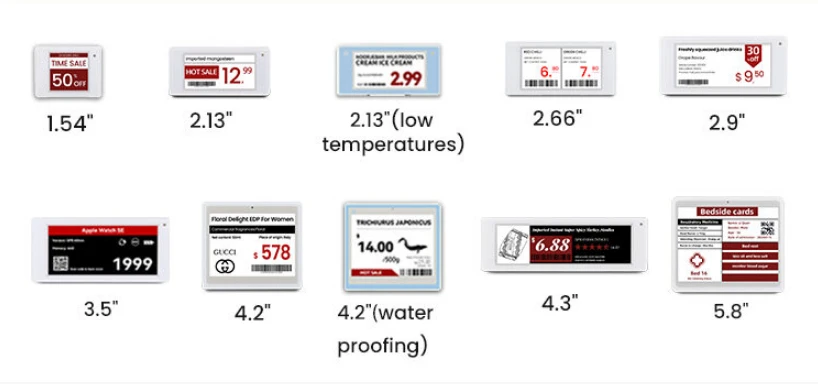

Tùy chọn kích thước

Kích thước-khôn ngoan, có phạm vi khá rộng:

1,5 inch- cạnh kệ thông thường dành cho các sản phẩm hàng ngày

2,9, 4,2 inch- mục cần thêm một chút thông tin

6 inch- sản phẩm tươi sống, phòng xuất xứ, cấp độ, có thể là mã QR

7,5 inch trở lên- chữ hoa ở cuối và tiêu đề danh mục, đôi khi lên tới 13 inch

Một số bảng hiệu 13,3 inch được sử dụng làm bảng hiệu kỹ thuật số mini, mặc dù tại thời điểm đó, đường kẻ trên bảng hiệu bắt đầu mờ.

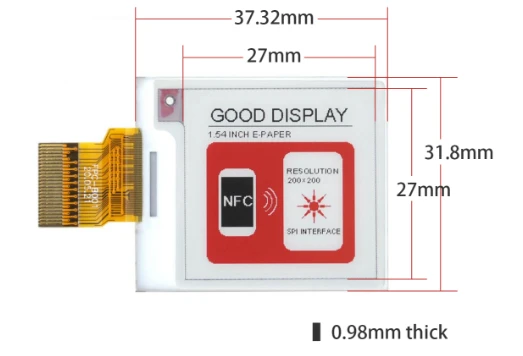

Sự đánh đổi màu sắc

Giờ đây, e{0}}mực điện tử cũng có những hạn chế. Các phiên bản đầu tiên chỉ có màu đen và trắng. Sau đó, các nhà sản xuất đã tìm ra cách thêm mộtmàu thứ ba-thường có màu đỏ hoặc vàng-là vấn đề quan trọng đối với chú thích quảng cáo. Gần đây đã có một sự thúc đẩy hướng tớihiển thị đầy đủ{0}}màu.

Đây là sự đánh đổi và nó rất quan trọng:

Kiểu	Thời gian làm mới	Giá (2,9 inch)
Đen-và-trắng	1-2 giây	Đường cơ sở
Ba{0}}màu	10-15 giây	~2x
Đầy đủ màu sắc	20+ giây	3-4x

Việc xem bản cập nhật trên màn hình ba{0} màu có vẻ hơi khó chịu. Vì vậy, hầu hết các nhà bán lẻ đều chọn màu đen-và-trắng hoặc ba-màu. Màu-đầy đủ có xu hướng hiển thị ởkhu vực mỹ phẩm, trưng bày rượu vang-những nơi mà việc trình bày trực quan có giá trị cao hơn.

Tại sao điều này lại quan trọng-Vấn đề thực tế

Một chuỗi siêu thị khu vực ở Chiết Giang đã tính toán: đối với một trong những cửa hàng của họ có42.000 SKU, yêu cầu thay đổi giá khuyến mãi liên quan đến 15% sản phẩm8 nhân viên làm việc gần 6 tiếngđể hoàn thành tất cả các thay đổi nhãn. Trước khi việc thay đổi nhãn hoàn tất, một bộ phận đáng kể khách hàng nhận thấy giá không nhất quán với giá thanh toán. Dữ liệu kiểm toán nội bộ của họ cho thấy tỷ lệ lỗi đối với thẻ giá giấy là khoảng3.2%-khoảng 3 trong số 100 sản phẩm được định giá sai.

Định giá không chính xác dẫn đến một loạt vấn đề:

Khi thanh toán, khách hàng phát hiện ra rằng giá khác với giá trên kệ-trải nghiệm rất tệ

Nhiều nơi có thể gặp vi phạmtiền phạt

Chiến lược quảng cáo không thể được thực hiện theo kế hoạch

Các mặt hàng thanh lý bỏ lỡ cơ hội bán hàng tối ưu

ESL về cơ bản là mộtcầu. Trong bán lẻ truyền thống, “giá trên hệ thống” và “giá trên kệ” tồn tại như hai thứ độc lập. Khi hệ thống thay đổi giá, kệ sẽ không tự động cập nhật-ai đó phải thay đổi giá đó. "Ai đó" đó chính là điểm nghẽn trong việc truyền tải thông tin-gây ra sự chậm trễ, sai sót và chi phí. Những gì ESL làm là sử dụng công nghệ để loại bỏ nút thắt cổ chai này, cho phép dữ liệu truyền trực tiếp đến các thiết bị đầu cuối mà không cần chuyển tiếp thủ công.

Why This Even Matters-The Actual Problem

Vì sức lao động của con người là nút cổ chai nên hãy sử dụng công nghệ để thay thế nó. Khi dữ liệu trong hệ thống thay đổi, nó sẽ đẩy nhãn qua mạng, nhãn tự động làm mới. Không cần đi đến kệ, không giấy, không in ấn.Độ trễ được nén từ giờ xuống phút, tỷ lệ lỗi giảm từ vài phần trăm xuống gần bằng 0, chi phí nhân công giảm đáng kể.

Khi việc cập nhật giá không còn là trở ngại, những khả năng mới sẽ mở ra.Định giá độngtrở nên có thể. Giá trực tuyến và ngoại tuyến có thể đồng bộ hóa theo thời gian thực. Hoạt động khuyến mãi có thể có hiệu lực chính xác đến từng giây. Đó là giá trị thực sự.

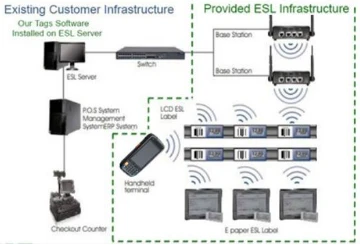

Phần giao tiếp

Nhãn là bàn tay, trạm gốc là dây thần kinh, chịu trách nhiệm truyền tải các chỉ dẫn từ não (nền tảng) đến mọi bàn tay.

Trạm cơ sởthường có hình hộp phẳng-, có kích thước tương tự như bộ định tuyến gia đình, được lắp đặt trên trần nhà, mặt kệ hoặc tường. Mỗi trạm cơ sở bao gồm một phạm vi10 đến 50 mét, tùy thuộc vào giao thức truyền thông, công suất truyền và nhiễu môi trường. Một siêu thị tiêu chuẩn 3.000m2 thường triển khai45 đến 60 trạm gốc, với khu vực làm lạnh mới cần triển khai dày đặc hơn do vấn đề che chắn tín hiệu.

Giao thức truyền thông

Đây là nơi các nhà sản xuất tự phân biệt-các giao thức truyền thông. Đây là những gì các nhà cung cấp khác nhau đã chia sẻ trong những năm qua:

2.4GHz độc quyền (SES-imagotag, Hanshow)

Các ông lớn đã sử dụng công cụ độc quyền 2,4 GHz. Các kỹ sư của họ giải thích rằng họ muốn có toàn quyền kiểm soát cách thức hoạt động của giao thức đối với ESL cụ thể. Có ý nghĩa. Nhược điểm-một lần trong hệ sinh thái của họ,chuyển đổi là một cơn ác mộng. Nhãn của họ sẽ không liên lạc với trạm cơ sở của bất kỳ ai khác. Một khách hàng muốn trộn và kết hợp. Không thể thực hiện được.

Tốc độ phụ-GHz (433 MHz, 868 MHz)

Một số nhà cung cấp thích tần số thấp hơn. Đại diện của Pricer giải thích rằng tần số thấp hơn sẽ xuyên qua các chướng ngại vật tốt hơn, điều này phù hợp với những gì được quan sát thấy trong một dự án nhà kho có nhiều bê tông. Nhưngquy định ở mỗi nước là khác nhau, và ăng-ten cuối cùng sẽ lớn hơn. Đó là một sự đánh đổi.

Bluetooth năng lượng thấp

Trở nên phổ biến, đặc biệt là với những người chơi mới. Chip bây giờ rất rẻ và có sự hấp dẫn khi cho phép khách hàng chạm vào nhãn điện thoại của họ để biết thông tin sản phẩm. Nó trình diễn tốt. Tuy nhiên, trong các triển khai dày đặc thực tế,giới hạn phạm vibắt đầu hiển thị và cótắc nghẽn kênh. Trong một dự án, lịch trình cập nhật phải được giãn cách vì có quá nhiều nhãn hàng cố gắng trao đổi cùng một lúc.

Hồng ngoại

Pricer sử dụng điều này trong một số hệ thống của họ. Hoạt động tốt ở những nơi có vấn đề nhiễu điện từ. Nhưng có một nhu cầutầm nhìn rõ ràng, trong một cửa hàng thực có nhiều người đi lại và đồ đạc được di chuyển, không phải lúc nào cũng thực tế.

Nghịch lý quyền lực

Đây là lý do khiến việc giao tiếp bằng ESL thực sự khó thực hiện đúng cách: các nhãn chỉ cần tiêu thụ ít năng lượng-pin có thời lượng từ 5 đến 10 năm-nhưng vẫn phải nhận được các bản cập nhật khi được gửi. Cách họ giải quyết vấn đề này là thông quađồng bộ hóa chu kỳ ngủ{0}}thức. Về cơ bản, các nhãn hầu hết đều ở trạng thái hôn mê, chỉ thức dậy trong tích tắc trong các cửa sổ cài sẵn để kiểm tra xem có gì mới không. Hồ sơ sức mạnh cho thấy những thứ này nằm trongmức microampe{0}}ngủ hơn 99% thời gian.

Tại sao Lập kế hoạch RF tạo ra hoặc phá vỡ các dự án

Đây là lúc bạn nên dành nhiều thời gian hơn vì khá nhiều dự án ESL thành công hay thất bại phần lớn phụ thuộc vào chất lượng quy hoạch mạng lưới truyền thông.

Kệ kim loạiphản xạ và chặn tín hiệu nên vị trí trạm gốc phải được thiết kế cẩn thận

Thùng lạnhvề cơ bản là các lồng Faraday-tủ kim loại, nhiễu máy nén, cửa kính đều ảnh hưởng đến tín hiệu. Thông thường cần có các thiết bị rơle riêng biệt bên trong

Thời gian cập nhật cao điểm vàbảo hiểm képcho các lĩnh vực quan trọng để ngăn chặn các điểm lỗi duy nhất

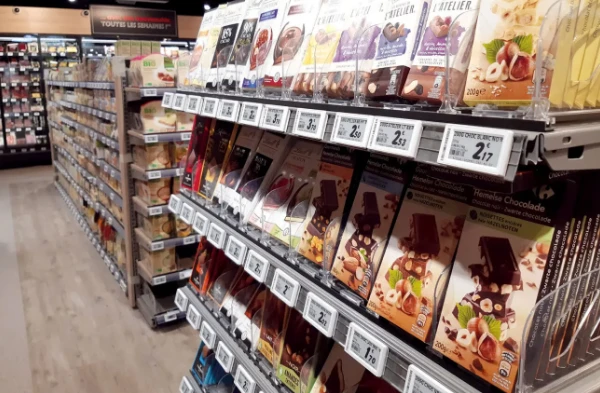

Vậy dù sao thì ESL là gì-Định nghĩa

Giải pháp nhãn kệ điện tử, chia nhỏ:

điện tử- phân biệt nó với giấy

Nhãn kệ- đó là thẻ kệ chứ không phải màn hình quảng cáo

Giải pháp- đó là một giải pháp hoàn chỉnh chứ không phải một sản phẩm duy nhất

Tại sao phải gọi là “giải pháp”? Một nhãn điện tử độc lập thực sự vô nghĩa-nó không thể tự lấy giá, không thể biết nội dung cần hiển thị, không thể tự làm mới. Nó phải dựa vào mộtmạng lưới truyền thôngđể nhận được hướng dẫn, hãy dựa vào mộtnền tảng phần mềmđể có được dữ liệu. Đó là điều đầu tiên khiến bạn phải suy nghĩ về ESL.

Phía phần mềm

Về cơ bản, cần phải có một nền tảng nào đó lấy dữ liệu về giá từ ERP hoặc POS, tìm ra những gì ghi trên nhãn nào và đẩy nó ra. Có các trình soạn thảo mẫu để thiết kế bố cục nhãn và một số logic về thời điểm đẩy các bản cập nhật.

cácphần tích hợpvới các hệ thống hiện có-đó là lý do khiến các dự án bị mắc kẹt trong nhiều tháng. ERP kế thừa, định dạng dữ liệu kỳ lạ, bộ phận CNTT sẽ không cấp quyền truy cập.

Đưa thứ này vào cửa hàng

Một hệ thống ESL từ không có gì đến hoàn thiện đòi hỏi phải trải qua một quy trình triển khai kỹ thuật hoàn chỉnh. Sự phức tạp của quá trình này thường vượt quá sự mong đợi của những người dùng lần đầu-. Nhiều dự án đi ngang ở đây nên phần này thực sự đáng được quan tâm.

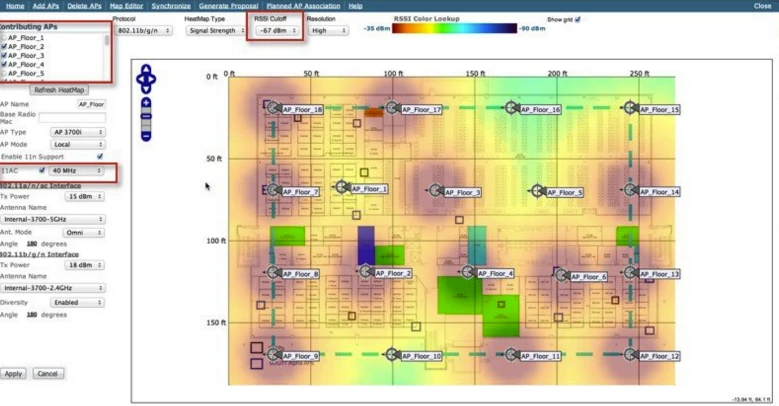

Khảo sát RF-Nơi dự án chết

Nhưng điều giết chết hầu hết các dự án?khảo sát RF. Hay đúng hơn là thiếu một cái thích hợp.

ESL dựa vào giao tiếp không dây và môi trường bán lẻ thực sự có rất nhiều trở ngại và sự can thiệp:

Kệ kim loạiphản ánh tín hiệu

Tủ lạnhlà những chiếc lồng Faraday tự nhiên

Tường bê tôngkhối thâm nhập

Các thiết bị không dây khácgây nhiễu

Vào thời điểm lưu lượng truy cập cao điểm,cơ thể con người tự hấp thụ tín hiệu

Một cuộc khảo sát RF thích hợp thực sự đòi hỏi rất nhiều công việc. Quá trình này bắt đầu bằng việc vạch ra môi trường vật lý-nơi có các bức tường, nơi có các kệ kim loại, những gì đang tạo ra nhiễu. Sau đó, các thử nghiệm truyền tín hiệu cho thấy tần số thực sự hoạt động như thế nào trong không gian cụ thể đó. Kiểm tra các điều kiện biên, các góc lạ, các khu vực gần bến xếp hàng. Đầu ra không chỉ là "đặt các trạm gốc ở đây"-mà nó phải là vị trí chính xác, chẳng hạn như đến từng centimet, cùng với bản đồ vùng phủ sóng cho biết nơi tín hiệu mạnh, nơi yếu và những việc cần làm đối với các điểm có vấn đề. Thật là tẻ nhạt, nhưng nó giúp bạn tránh khỏi kịch bản ác mộng đã đề cập trước đó.

Rất nhiều nhà cung cấp bỏ qua bước này hoặc làm nửa chừng để tiết kiệm chi phí. Sau đó, họ thắc mắc tại sao 15% nhãn tiếp tục hoạt động ngoại tuyến.

Đánh giá địa điểm

Bước đầu tiên là tìm hiểu tình hình cửa hàng:

Môi trường vật lý- diện tích cửa hàng, chiều cao trần, cách bố trí sàn, loại kệ

Yêu cầu về sản phẩmTổng số - SKU xác định số lượng nhãn, phân bổ danh mục xác định tỷ lệ kích thước

Môi trường CNTT- phiên bản ERP/POS nào đang chạy, cơ sở hạ tầng mạng như thế nào

Lắp đặt trạm gốc

Gắn trầnlà cách tiếp cận phổ biến nhất-có tầm nhìn rõ ràng tới các kệ và nó nằm ngoài tầm nhìn. Nhưng nếu trần nhà quá thấp hoặc không có điểm lắp tốt, thay vào đó, chúng có thể được đặt lên trên các giá đỡ. Gắn tường hoạt động như một sự bổ sung cho một số khu vực nhất định.

Nguồn điện thường được cung cấp thông quaPoE, rất tiện lợi vì chỉ cần chạy một dây cáp. Điều đó có nghĩa là PoE chuyển sang cấp nguồn cho mọi thứ và tùy thuộc vào thiết lập, có thể là máy chủ hoặc cổng cục bộ.

Đừng quênUPS-nếu mất điện và hệ thống gặp sự cố không đáng có, cơ sở dữ liệu có thể bị hỏng.

Triển khai nhãn

Nhận lô hàng, kiểm tra chúng, chạy thử nghiệm kích hoạt để đảm bảo chúng thực sự hoạt động

Quét từng nhãn và liên kết với sản phẩm tương ứng trong hệ thống

Việc lắp đặt vật lý phụ thuộc vào loại giá đỡ được đặt tại chỗ

Một số nhãn móc vào mép kệ, một số trượt vào rãnh ray. cónhững cái từ tínhcho bề mặt kim loại,chất kết dínhcho bề mặt nhẵn, vàkhán đài nhỏdành cho hộp trưng bày. Không có gì phức tạp, chỉ tốn thời gian{1}}khi thực hiện hàng nghìn việc như vậy.
