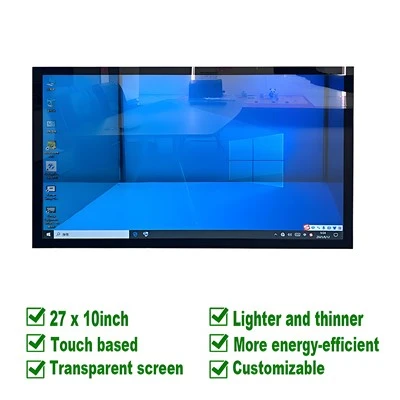

![Màn hình cảm ứng trong suốt 27x10]()
Công nghệ sản xuất màn hình LED trong suốt
Thông số kỹ thuật chính
Phạm vi minh bạch
70% - 95%
Độ rõ quang học đạt được nhờ vật liệu tiên tiến
Độ phân giải pixel
< 0.5mm
Công nghệ mảng LED vi mô mới nổi
Tuổi thọ
100,000+ giờ
Trong điều kiện hoạt động bình thường
Nhiệt độ hoạt động
-40 độ đến +85 độ
Đã thử nghiệm trong điều kiện khắc nghiệt

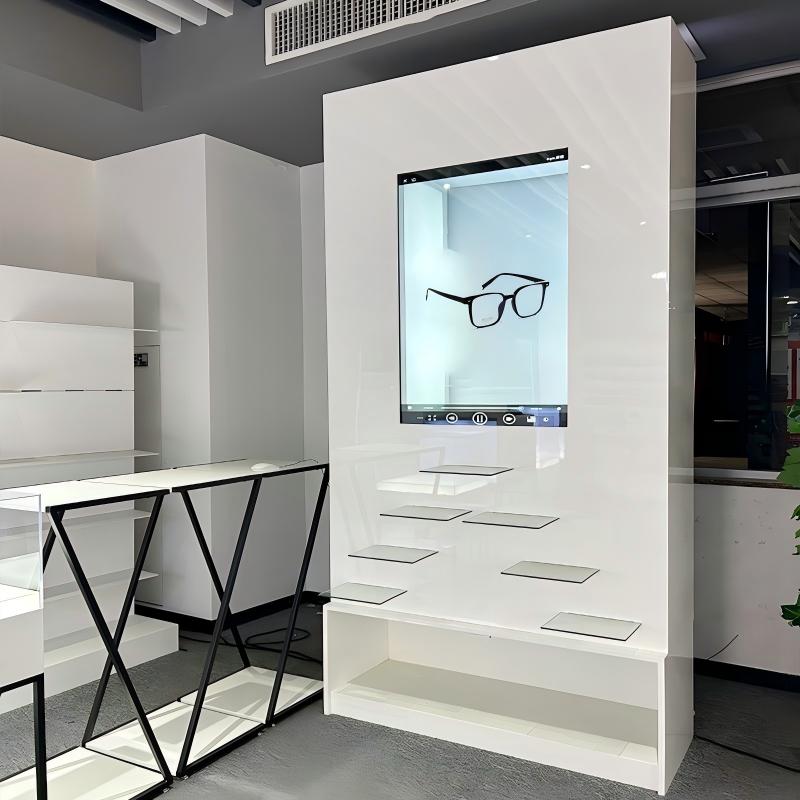

Giới thiệu về kiến trúc màn hình LED trong suốt
Màn hình LED trong suốt thể hiện sự tiến bộ mang tính cách mạng trong công nghệ hiển thị, kết hợp độ rõ quang học với khả năng hiển thị kỹ thuật số. Các hệ thống phức tạp này sử dụng các vật liệu bán dẫn tiên tiến và quy trình sản xuất tiên tiến để đạt được mức độ trong suốt từ 70% đến 95% trong khi vẫn duy trì chất lượng hiển thị vượt trội.
Cấu trúc cơ bản của màn hình LED trong suốt bao gồm các mảng-micro LED được nhúng bên trong các chất nền trong suốt về mặt quang học, tạo ra sự tích hợp liền mạch giữa nội dung kỹ thuật số và môi trường vật lý.
Sự phức tạp về mặt kỹ thuật đằng sau công nghệ màn hình LED trong suốt liên quan đến nhiều phương pháp tiếp cận liên ngành, bao gồm khoa học vật liệu, kỹ thuật quang học và chế tạo chất bán dẫn. Màn hình trong suốt hiện đại sử dụng các lớp dẫn điện siêu mỏng, điển hình là vật liệu gốc oxit thiếc indium (ITO) hoặc graphene-, được lắng đọng thông qua quá trình phún xạ magnetron hoặc quá trình lắng đọng hơi hóa học. Các lớp dẫn điện này duy trì độ truyền quang trên 90% đồng thời cung cấp các đường dẫn điện cần thiết để kích hoạt pixel.
Các thành phần kiến trúc chính
Mảng LED vi mô-có kích thước nano
Chất nền trong suốt về mặt quang học (thủy tinh hoặc polymer)
Lớp dẫn điện siêu mỏng (ITO hoặc graphene)
Vật liệu đóng gói tiên tiến
Điện tử điều khiển tích hợp
Độ rõ quang học
Đạt được nhờ lựa chọn vật liệu chính xác và dung sai sản xuất ở quy mô nano
Quy trình sản xuất tiên tiến và lựa chọn vật liệu
Quy trình sản xuất
Chuẩn bị chất nền
Vật liệu polyme hoặc thủy tinh siêu tinh khiết trải qua quá trình làm sạch bằng plasma để loại bỏ các chất gây ô nhiễm hữu cơ và tạo điều kiện bề mặt tối ưu.
Lắng đọng lớp dẫn điện
Ứng dụng vật liệu dựa trên ITO hoặc graphene-thông qua quá trình phún xạ magnetron hoặc quá trình lắng đọng hơi hóa học.
Gắn chip LED
Chọn-và-đặt thiết bị nâng cao định vị các thành phần với độ chính xác ±25 micromet để có độ đồng đều cao độ pixel chính xác.
Quá trình liên kết
Kỹ thuật liên kết màng dẫn điện dị hướng (ACF) hoặc-siêu dây cực nhỏ tạo ra các kết nối điện an toàn.
đóng gói
Chất kết dính trong suốt quang học (OCA) và chất kết dính trong suốt quang học dạng lỏng (LOCA) giúp bảo vệ môi trường.
Kiểm soát và kiểm tra chất lượng
Kiểm tra quang học tự động và phân tích quang phổ đảm bảo các đặc tính quang học nhất quán.

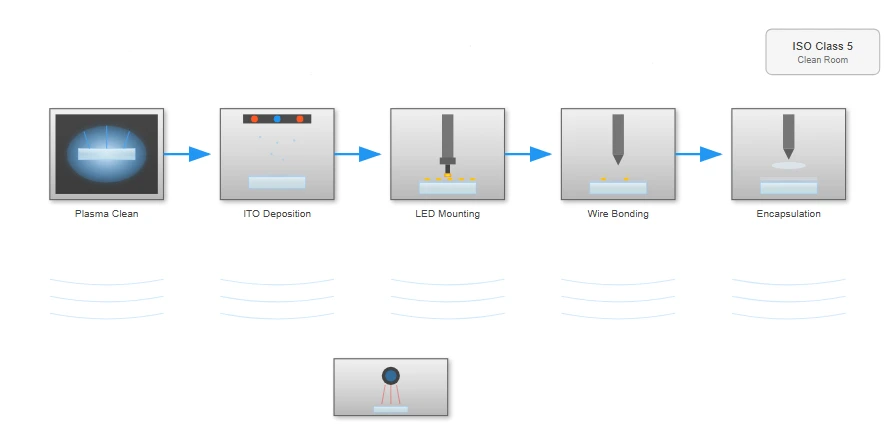

Sản xuất phòng sạch
Các cơ sở hiện đại sử dụng tiêu chuẩn ISO Loại 5 với số lượng hạt dưới 3.520 hạt trên mét khối đối với các hạt có kích thước 0,5 micromet hoặc lớn hơn.
Hệ thống kiểm soát chất lượng
Nhiều điểm kiểm soát chất lượng sử dụng kiểm tra quang học tự động và phân tích quang phổ để đảm bảo các đặc tính quang học nhất quán.
So sánh vật liệu
| Vật liệu | Minh bạch | Độ dẫn điện | Trị giá |
|---|---|---|---|
| Ôxít thiếc Indi (ITO) | 90-95% | Cao | Cao |
| Graphene | 95-98% | Rất cao | Rất cao |
| Lưới kim loại | 85-90% | Rất cao | Trung bình |
| Dây nano bạc | 90-92% | Cao | Trung bình-Cao |

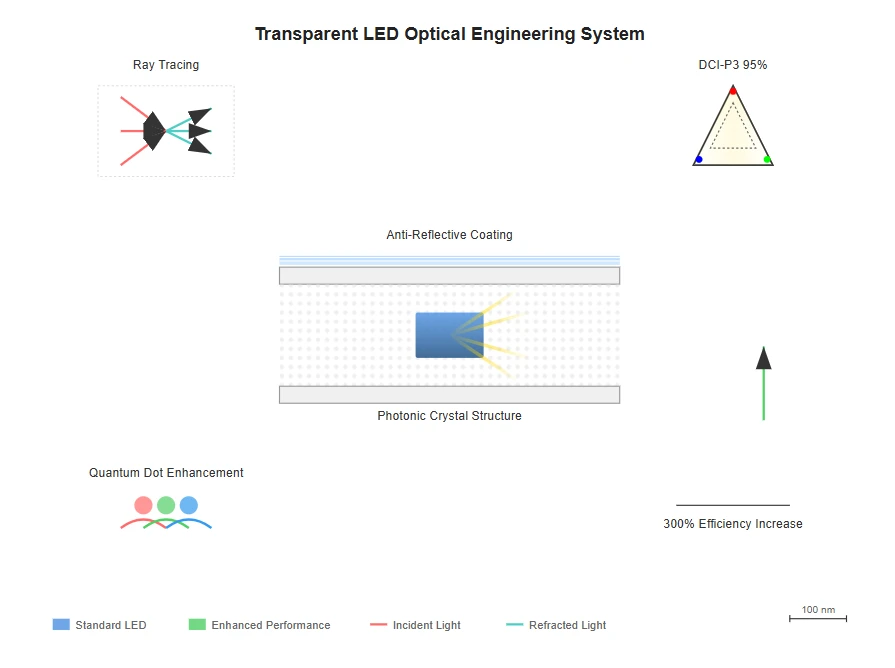

Hệ thống quản lý ánh sáng và kỹ thuật quang học
Thiết kế quang học của hệ thống màn hình LED trong suốt yêu cầu mô hình hóa và mô phỏng phức tạp để tối ưu hóa cả độ trong suốt và hiệu suất hiển thị.
Kỹ thuật khai thác ánh sáng
Kỹ thuật khai thác ánh sáng tiên tiến nâng cao hiệu quả của màn hình LED trong suốt bằng cách tối đa hóa sự thoát ra của các photon được tạo ra khỏi vật liệu bán dẫn.
Cấu trúc tinh thể quang tử tăng hiệu suất khai thác ánh sáng lên tới 300%
Kỹ thuật cấu trúc nano
Các cấu trúc tinh thể quang tử, được chế tạo thông qua quang khắc chùm tia điện tử hoặc quang khắc in dấu nano, tạo ra các biến thể chiết suất định kỳ ngăn chặn sự phản xạ nội toàn phần. Những cấu trúc nano này được thiết kế chính xác để duy trì độ trong suốt đồng thời hướng ánh sáng phát ra về phía khu vực quan sát.
Truy tìm tia và truyền ánh sáng
Các thuật toán dò tia tính toán sự truyền ánh sáng qua nhiều giao diện vật liệu, tính đến phản xạ Fresnel, hệ số hấp thụ và hiện tượng tán xạ.
Lớp phủ chống phản chiếu
Việc triển khai lớp phủ chống phản chiếu, điển hình là các lớp điện môi nhiều lớp, thường giúp giảm độ phản xạ bề mặt xuống dưới 0,5% trên mỗi giao diện.
Quản lý màu sắc
Hệ thống quản lý màu sắc sử dụng các thuật toán hiệu chỉnh tinh vi nhằm tạo ra các đặc tính quang phổ độc đáo của chất nền trong suốt.
- Phim tăng cường chấm lượng tử cung cấp gam màu mở rộng
- Đạt được hơn 95% không gian màu DCI{1}}P3
- Phổ phát xạ hẹp cho màu sắc có độ bão hòa cao

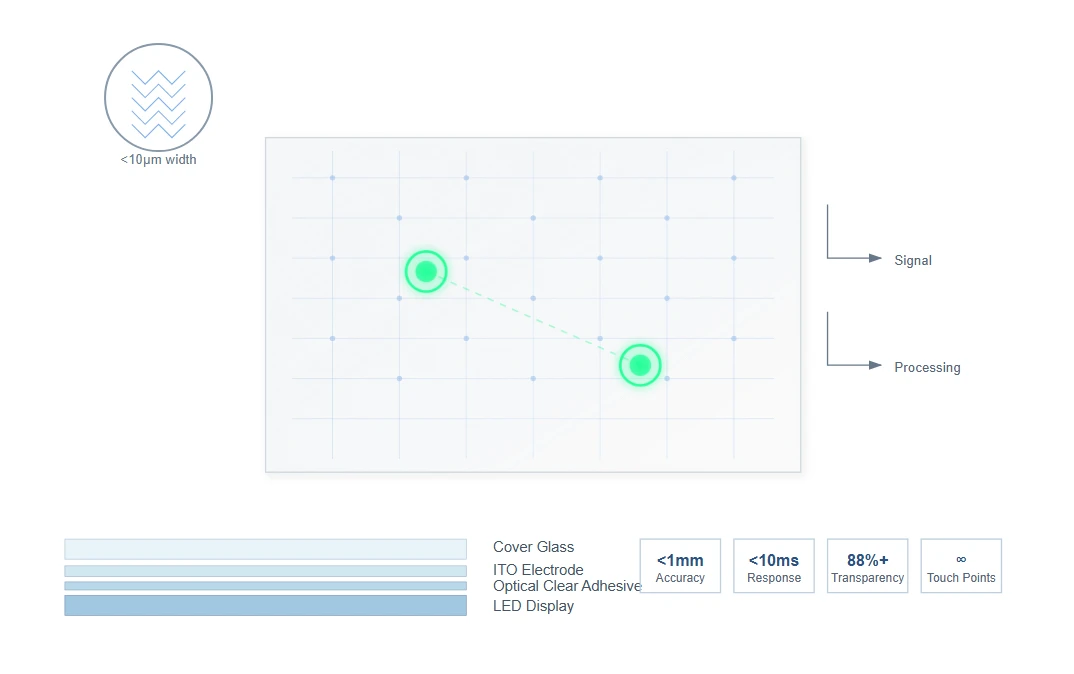

Công nghệ tích hợp cảm ứng và hệ thống cảm biến
Việc tích hợp chức năng cảm ứng vào cụm màn hình LED trong suốt đòi hỏi các công nghệ cảm biến chuyên dụng giúp duy trì độ rõ quang học đồng thời cung cấp khả năng phát hiện vị trí chính xác. Hệ thống cảm ứng điện dung dự kiến sử dụng điện cực ITO dạng kim cương-có độ rộng đường dưới 10 micromet, đạt được độ trong suốt hình ảnh trên 88% đồng thời hỗ trợ phát hiện cảm ứng đa-với số điểm chạm đồng thời không giới hạn.
Quy trình tạo mẫu điện cực cảm biến sử dụng kỹ thuật quang khắc với độ phân giải dưới{0} micron, đảm bảo độ nhạy cảm ứng nhất quán trên toàn bộ khu vực hiển thị.
Hiệu suất hệ thống cảm ứng
< 1mm
Độ chính xác của cảm ứng
< 10ms
Thời gian đáp ứng
88%+
Minh bạch
Không giới hạn
Điểm chạm
Công nghệ xử lý cảm ứng nâng cao
Thuật toán xử lý tín hiệu
Các thuật toán nâng cao phân biệt giữa đầu vào cảm ứng có chủ ý và can thiệp từ môi trường, sử dụng các mô hình học máy được đào tạo trên các bộ dữ liệu mở rộng.
Hệ thống loại bỏ lòng bàn tay
Các thuật toán phức tạp phân tích diện tích tiếp xúc, phân bố áp suất và đặc điểm thời gian để phân biệt giữa đầu vào dự kiến và các tiếp xúc ngẫu nhiên.
Lực lượng-Khả năng cảm biến
Cảm biến áp điện hoặc máy đo biến dạng đo các biến dạng vi mô trong vật liệu nền, cung cấp đầu vào nhạy áp-mà không ảnh hưởng đến độ trong suốt.
Kỹ thuật quản lý nhiệt và độ tin cậy
Quản lý nhiệt hiệu quả thể hiện sự cân nhắc thiết kế quan trọng đối với hệ thống màn hình LED trong suốt, vì việc sinh nhiệt quá mức có thể làm giảm cả hiệu suất và tuổi thọ.
Giao thức kiểm tra độ tin cậy
Các giao thức kiểm tra độ tin cậy dành cho các sản phẩm màn hình LED trong suốt tuân theo các tiêu chuẩn nghiêm ngặt của ngành, bao gồm thông số kỹ thuật JEDEC cho thiết bị bán dẫn và tiêu chuẩn IEC cho hệ thống hiển thị. Các quy trình kiểm tra toàn diện này đảm bảo tuổi thọ hoạt động tối thiểu vượt quá 100.000 giờ trong điều kiện hoạt động bình thường.
Đi xe đạp nhiệt độ
Đối tượng thử nghiệm hiển thị chu kỳ nhiệt độ khắc nghiệt từ -40 độ đến +85 độ để đảm bảo hiệu suất ổn định trên phạm vi hoạt động.
Kiểm tra độ ẩm
Tiếp xúc với điều kiện độ ẩm cao (85% RH ở 85 độ) đánh giá khả năng chống lại sự xâm nhập của hơi ẩm và hiệu ứng ngưng tụ.
Ứng suất cơ học
Thử nghiệm tải trọng rung và sốc đảm bảo tính toàn vẹn của cấu trúc trong điều kiện vận chuyển và lắp đặt.
Tiếp xúc với môi trường
Thử nghiệm bức xạ UV và ăn mòn trong khí quyển xác nhận độ bền-lâu dài trong các ứng dụng ngoài trời.

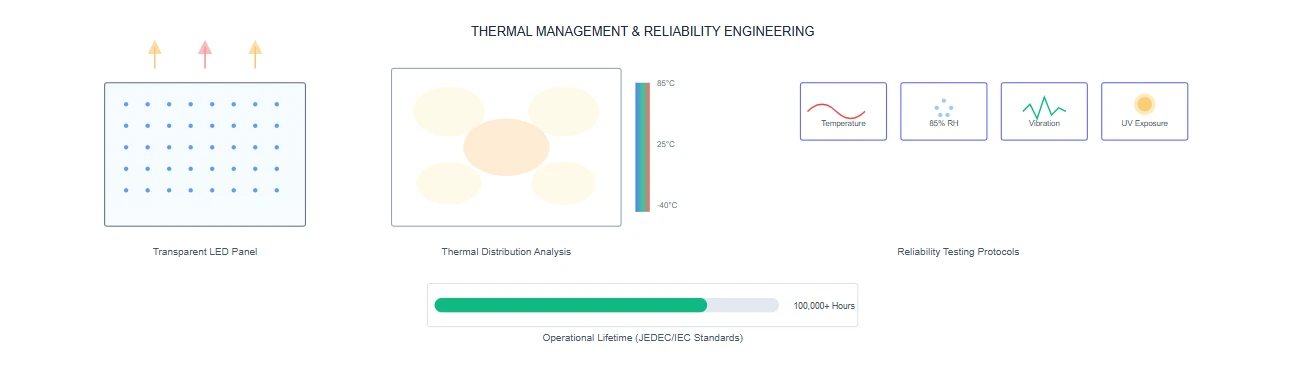

Phân tích phân phối nhiệt
Hình ảnh nhiệt cho thấy các dạng nhiệt trên bề mặt màn hình, cho phép các kỹ sư tối ưu hóa đường dẫn tản nhiệt trong khi vẫn duy trì độ trong suốt. Hệ thống quản lý nhiệt tiên tiến đảm bảo phân bổ nhiệt độ đồng đều, ngăn chặn các điểm nóng có thể làm giảm hiệu suất hoặc giảm tuổi thọ.
Chiến lược quản lý nhiệt
Động lực học chất lỏng tính toán
Mô phỏng nhiệt tiên tiến dự đoán sự phân bổ nhiệt độ trong các điều kiện hoạt động khác nhau, cho phép tối ưu hóa các chiến lược tản nhiệt.
Máy rải nhiệt trong suốt
Màng graphene và mảng ống nano carbon mang lại khả năng dẫn nhiệt hiệu quả theo chiều ngang trong khi vẫn duy trì độ rõ quang học, đạt được độ dẫn nhiệt vượt quá 1000 W/m·K.
Hệ thống làm mát thụ động
Các kênh đối lưu được bố trí chiến lược tạo ra hiệu ứng ống khói giúp tăng cường lưu thông không khí tự nhiên mà không cần các bộ phận làm mát hoạt động.
Điều chỉnh nhiệt động
Hệ thống điều khiển thông minh điều chỉnh việc cung cấp điện dựa trên cảm biến nhiệt, duy trì nhiệt độ vận hành tối ưu trong các điều kiện tải khác nhau.
Kiến trúc tích hợp và điều khiển hệ thống
Kiến trúc điều khiển
Kiến trúc điều khiển sử dụng các hệ thống xử lý phân tán để quản lý dữ liệu pixel, cung cấp năng lượng và các chức năng chẩn đoán.
Mảng cổng lập trình được (FPGA) trường-để xử lý theo thời gian thực
Các thuật toán nâng cao để chia tỷ lệ hình ảnh và chuyển đổi màu sắc
Hỗ trợ độ phân giải đầu vào lên tới 8K ở tốc độ khung hình 120Hz +
Giao thức truyền thông
Tín hiệu chênh lệch tốc độ cao-đảm bảo truyền dữ liệu đáng tin cậy giữa các thành phần hệ thống.
LVDS hoặc V-theo-Một tiêu chuẩn có tốc độ dữ liệu vượt quá 10 Gbps
Mã hóa sửa lỗi đảm bảo tính toàn vẹn dữ liệu
Đường dẫn dữ liệu dự phòng để bảo vệ chuyển đổi dự phòng
Tỷ lệ lỗi bit dưới 10^-12 trong điều kiện bình thường
Quản lý nguồn điện
Quản lý năng lượng tinh vi tối ưu hóa mức tiêu thụ năng lượng trong khi vẫn duy trì hiệu suất.
Điều khiển đèn nền động giúp giảm điện năng tới 40%
Nhiều miền điện áp với quy định độc lập
Kiểm soát chi tiết-trên các vùng hiển thị khác nhau
Khả năng giám sát và chẩn đoán nguồn điện
Phương pháp hiệu chuẩn và đảm bảo chất lượng
Hiệu chuẩn đo màu
Việc lắp đặt màn hình LED trong suốt chuyên nghiệp yêu cầu quy trình hiệu chuẩn toàn diện để đảm bảo hình thức đồng nhất trên nhiều bảng và hiệu suất ổn định theo thời gian. Hiệu chuẩn đo màu sử dụng máy đo quang phổ để đo sự phân bổ công suất quang phổ của từng màu cơ bản ở nhiều mức xám, tạo ra các cấu hình đặc tính chi tiết.
Quá trình hiệu chuẩn
1. Đo phân bố công suất quang phổ
2. Hiệu chỉnh Gamma và điều chỉnh điểm trắng
3. Ánh xạ và hiệu chỉnh gam màu
4. Hiệu chỉnh đồng nhất trên bề mặt hiển thị
5. Thực hiện các yếu tố bồi thường lão hóa
6. Ứng dụng và lưu trữ dữ liệu hiệu chuẩn
Kiểm tra chất lượng tự động
Hệ thống kiểm tra chất lượng tự động sử dụng công nghệ thị giác máy để phát hiện khuyết tật trên tấm màn hình LED trong suốt trong quá trình sản xuất. Camera có độ phân giải cao{1}}chụp ảnh trong nhiều điều kiện ánh sáng, trong khi thuật toán trí tuệ nhân tạo xác định các điểm bất thường.
Khiếm khuyết được phát hiện
- Pixel chết hoặc bị kẹt
- Hạt ô nhiễm
- Vết xước bề mặt
- Lớp phủ không hoàn hảo
- Lỗi mẫu điện cực
Khả năng kiểm tra
- Phát hiện lỗi nghiêm trọng trên 99,9%
- Hình ảnh có độ phân giải dưới-micron
- Chiếu sáng nhiều góc
- Phân loại lỗi tự động
- Kiểm soát quá trình thống kê
Sự phát triển trong tương lai và công nghệ mới nổi
Sự phát triển của công nghệ màn hình LED trong suốt tiếp tục phát triển thông qua nghiên cứu các vật liệu và quy trình sản xuất mới.

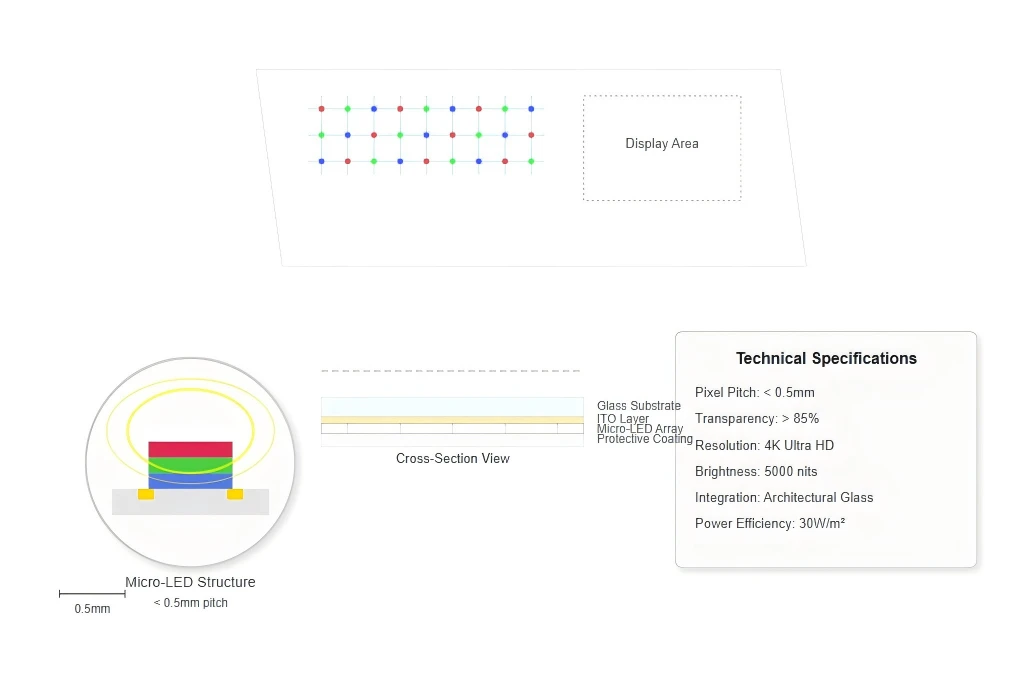

Mảng LED vi mô-
Các phát triển mới nổi bao gồm mảng-LED siêu nhỏ có cường độ pixel dưới 0,5mm, đạt được khả năng tích hợp gần như-vô hình vào kính kiến trúc trong khi vẫn duy trì khả năng hiển thị độ phân giải cao.

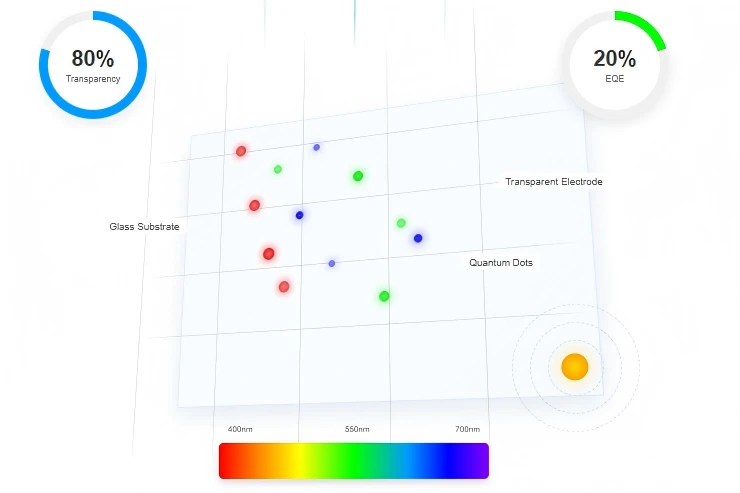

Đèn LED chấm lượng tử (QLED)
Công nghệ QLED hứa hẹn cải thiện hiệu quả và độ tinh khiết của màu sắc, với các cuộc trình diễn trong phòng thí nghiệm đạt được hiệu suất lượng tử bên ngoài vượt quá 20% trong khi vẫn duy trì độ trong suốt trên 80%.

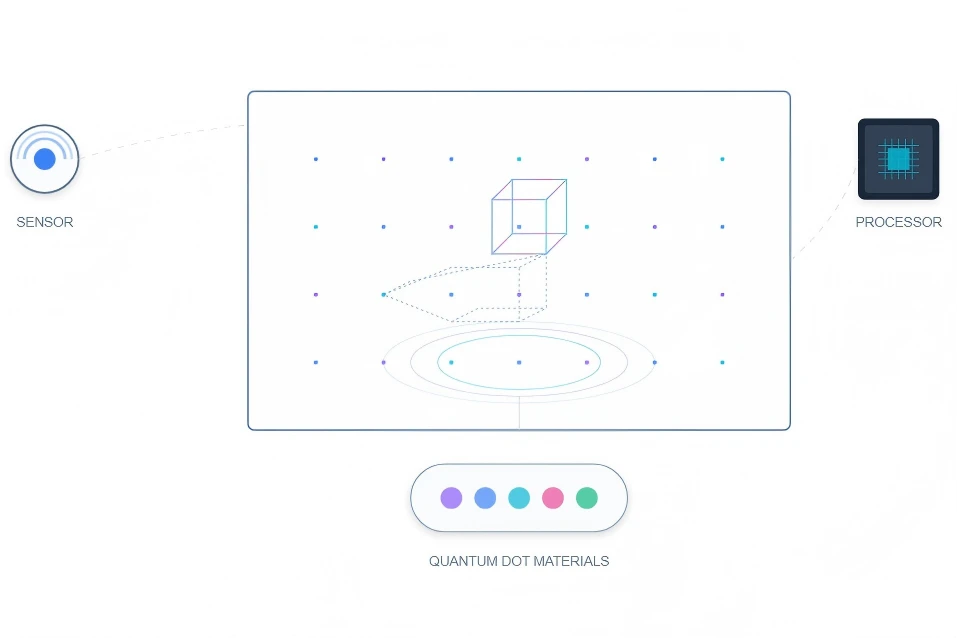

Tích hợp thực tế tăng cường
Việc tích hợp các khả năng thực tế tăng cường kết hợp chức năng hiển thị với cảm biến môi trường và điện toán không gian, tạo ra trải nghiệm thực tế hỗn hợp sống động.

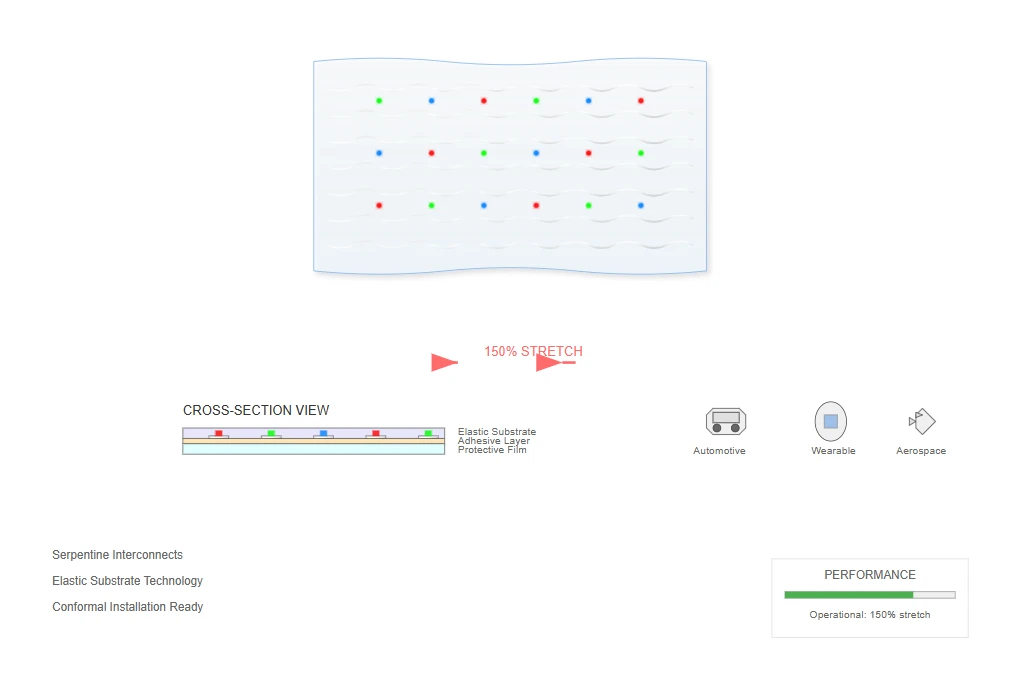

Màn hình linh hoạt và có thể kéo dài
Nghiên cứu về màn hình trong suốt linh hoạt và có thể co giãn sẽ mở ra những khả năng ứng dụng mới cho việc lắp đặt cong và phù hợp. Các công nghệ màn hình LED trong suốt-thế hệ tiếp theo này sử dụng chất nền đàn hồi và các mối liên kết ngoằn ngoèo có thể điều chỉnh biến dạng cơ học trong khi vẫn duy trì chức năng điện và quang.
Các cuộc trình diễn nguyên mẫu đã đạt được tỷ lệ kéo dài lên tới 150% trong khi vẫn duy trì hoạt động của màn hình, gợi ý các ứng dụng trong tương lai trong ô tô, hàng không vũ trụ và thiết bị điện tử đeo trên người.
Ứng dụng chính
Màn hình ô tô
Công nghệ thiết bị đeo
Thiết bị linh hoạt
Giao diện hàng không vũ trụ
Kiến trúc cong
Thiết bị y tế
