-Màn hình LCD cấp công nghiệp: Hướng dẫn thông số kỹ thuật thực tế cho 6 ngành công nghiệp chính

-LCD công nghiệp so với LCD thương mại: Khoảng cách thực tế có giá bao nhiêu

Cấp công nghiệp-là phân loại kỹ thuật, không phải là nhãn tiếp thị. Bảng dưới đây tóm tắt những khác biệt có thể đo lường được giữa các bảng được thiết kế cho môi trường tiêu dùng được kiểm soát và các bảng được thiết kế để triển khai công nghiệp-trên thế giới thực.

Một màn hình thương mại chạy ở nhiệt độ 60 độ sẽ làm giảm độ sáng của đèn nền trong vòng vài tháng. Tấm nền 300 nit biến mất dưới ánh nắng trực tiếp. Giao diện cảm ứng không qua được găng tay là một vấn đề an toàn trên sàn sản xuất. Khoảng cách về giá phần cứng giữa các bảng thương mại và công nghiệp hầu như luôn nhỏ hơn chi phí hạ nguồn do lỗi hiện trường trong hệ thống sản xuất hoặc thiết bị được điều chỉnh. Hiểu biếtnơi những hạn chế về hiển thị cấp thương mại-trở thành một vấn đề thực tếlà bước đầu tiên để xác định phương án thay thế phù hợp.

Sáu ngành phụ thuộc vào màn hình LCD cấp-công nghiệp

1. Tự động hóa sản xuất và công nghiệp

Bảng HMI, màn hình SCADA và thiết bị đầu cuối vận hành PLC chạy liên tục trong các môi trường kết hợp nhiệt độ cao, các hạt trong không khí, sương mù chất làm mát và rung động dai dẳng. Lỗi thông số kỹ thuật phổ biến nhất trong lĩnh vực này là đánh giá thấp phạm vi nhiệt độ: bảng điều khiển được xếp hạng cho điều kiện văn phòng - thường là 0 độ đến 50 độ - sẽ sớm hỏng trên các sàn sản xuất thường xuyên đạt nhiệt độ 55–65 độ gần thiết bị tạo nhiệt-. Người vận hành đeo găng tay PPE cần giao diện cảm ứng phản hồi đáng tin cậy và ánh sáng xung quanh có thể khác nhau đáng kể giữa các khu vực. Để có cái nhìn tổng quan vềcấu hình màn hình LCD có sẵn cho môi trường công nghiệp, một loạt các hệ số dạng phù hợp với các ứng dụng HMI và bảng điều khiển phổ biến nhất.

• độ sáng:tối thiểu 300–500 nit; cao hơn gần hệ thống chiếu sáng lũ trên cao hoặc cửa sổ
• Nhiệt độ hoạt động:−20 độ đến 70 độ
• Sự bảo vệ:IP54 hoặc cao hơn cho môi trường nhà máy mở
• Chạm:Điện trở hoặc điện dung chiếu tương thích với găng tay-(PCAP)
• Đầu vào nguồn:Dải DC- rộng (9–36V) để tương thích với nguồn điện công nghiệp

2. Thiết bị y tế và chăm sóc sức khỏe

Thiết bị phẫu thuật, máy theo dõi bệnh nhân, giao diện bơm truyền dịch và thiết bị chẩn đoán-điểm{1}}chăm sóc đặt ra một số yêu cầu khắt khe nhất về hiển thị ở bất kỳ lĩnh vực nào. Bề mặt phải được khử trùng nhiều lần bằng chất-cồn isopropyl cấp bệnh viện -, hợp chất amoni bậc bốn - mà không bị vẩn đục quang học hoặc suy thoái bề mặt. Lớp phủ chống phản chiếu-rất cần thiết dưới ánh sáng phẫu thuật cường độ cao-trên đầu. Trong cài đặt quy trình vô trùng, chức năng cảm ứng của găng tay là không thể{11}}thương lượng được.

Một điểm thường bị bỏ qua ở giai đoạn thiết kế: bản thân mô-đun LCD không có chứng nhận thiết bị y tế. Việc tuân thủ IEC 60601-1 áp dụng cho thành phẩm. Màn hình phải được lựa chọn và ghi lại với lộ trình tuân thủ đó ngay từ ngày đầu - nhà cung cấp không thể tạo báo cáo thử nghiệm EMC hoặc khai báo vật liệu sẽ trì hoãn hoặc làm chệch hướng chứng nhận ở giai đoạn xem xét, đây là một vấn đề tốn kém hơn đáng kể so với việc sớm chọn đúng nhà cung cấp.

• độ sáng:400–700 nit cho nhiều điều kiện ánh sáng lâm sàng khác nhau
• Xử lý bề mặt:Chống cồn-, chống-tĩnh điện, chống-phản chiếu
• Chạm:Găng tay-điện dung tương thích; điện dung tay trần chính xác-cho giao diện chẩn đoán
• Sự bảo vệ:Bảng mặt trước được xếp hạng IP65 dành cho các thiết bị tiếp xúc với chất lỏng hoặc chất tẩy rửa
• Tài liệu:Yêu cầu phải có báo cáo thử nghiệm EMC đầy đủ và khai báo vật liệu RoHS từ nhà cung cấp bảng điều khiển

3. Hệ thống vận chuyển và lắp đặt phương tiện-

Bảng điều khiển viễn thông của đội xe, màn hình hiển thị thông tin lái xe,-hệ thống chẩn đoán trong xe taxi và giao diện HMI đường sắt có chung một thách thức cơ bản: khả năng đọc dưới ánh sáng mặt trời. Màn hình 400-nit khó đọc trong cabin xe dưới ánh sáng ban ngày u ám; dưới ánh nắng trực tiếp của mùa hè, nó biến mất một cách hiệu quả. Bảng điều khiển tương tự cũng phải tồn tại ở mức âm 30 độ khi khởi động vào buổi sáng mùa đông và 80 độ trong xe taxi đang đỗ vào mùa hè - hiện tượng dao động nhiệt giúp loại bỏ hầu hết phần cứng thương mại. Rung động bổ sung thêm khía cạnh hư hỏng thứ ba: các đầu nối lỏng lẻo, các mối hàn bị nứt và các lớp cảm ứng bị bong tróc là những hiện tượng thường gặp ở các phương tiện thường xuyên bị rung cơ học. ISO 16750-3 cung cấp tiêu chuẩn thử nghiệm môi trường ô tô có liên quan. Đối với các ứng dụng yêu cầuhiệu suất màn hình cảm ứng ngoài trời bền bỉ trong điều kiện-giao thông cao, các yêu cầu về độ sáng và bảo vệ IP tương tự sẽ được áp dụng.

• độ sáng:tối thiểu 700–1.000 nit; 1.500 nits cho tấm tiếp xúc trực tiếp với ánh sáng mặt trời
• Nhiệt độ hoạt động:−30 độ đến 80 độ hoặc rộng hơn để triển khai trong điều kiện khí hậu khắc nghiệt
• Rung và sốc:Đã được thử nghiệm theo tiêu chuẩn ISO 16750-3 hoặc tiêu chuẩn vận chuyển tương đương
• Sự bảo vệ:IP65 cho bảng điều khiển-gắn trên cabin; IP67 cho cài đặt tiếp xúc hoàn toàn
• Bề mặt:Lớp phủ chống-lóa hoặc chống-phản chiếu khuếch tán

4. Dầu khí và khai thác mỏ

Các trạm giám sát đường ống, phòng điều khiển ngoài khơi và thiết bị khai thác ngầm phải đối mặt với nhiệt độ dao động từ −40 độ đến 85 độ, bụi và hơi ẩm liên tục, rung lắc dai dẳng và ở một số khu vực nhất định, bầu không khí có khả năng gây nổ. Đối với thiết bị được lắp đặt trong các khu vực nguy hiểm đã được phân loại - phổ biến ở thượng nguồn dầu khí, xử lý hóa chất và một số hoạt động khai thác mỏ -Chỉ thị ATEXở Châu Âu (IECEx quốc tế) là yêu cầu pháp lý đối với việc lắp ráp sản phẩm cuối cùng. Việc lựa chọn thành phần ở cấp độ mô-đun hiển thị phải hỗ trợ lộ trình tuân thủ đó ngay từ khi bắt đầu thiết kế. Thiết bị trong lĩnh vực này thường có tuổi thọ từ 10 đến 15 năm và các tiêu chuẩn môi trường nghiêm ngặt tương tự cũng được áp dụng trong các ứng dụng quốc phòng, trong đó thử nghiệm MIL{4}}STD-810 bổ sung thêm các yêu cầu về thông số kỹ thuật.

• Nhiệt độ hoạt động:−40 độ đến 85 độ để lắp đặt ngoài trời và dưới lòng đất
• Sự bảo vệ:IP67 hoặc IP68 cho nguy cơ bị nhấn chìm hoặc-bị rửa trôi do áp suất cao
• Tuân thủ khu vực nguy hiểm:Lựa chọn thành phần tương thích ATEX/IECEx{0}}cho các vùng áp dụng
• độ sáng:500–1.000 nits tùy thuộc vào hệ thống chiếu sáng lắp đặt
• Vòng đời:Tuổi thọ thiết bị từ 10–15 năm khiến cho-sự sẵn có của bảng điều khiển dài hạn đã được xác nhận trở thành một yêu cầu vận hành

5. Kiosk bán lẻ và thiết bị đầu cuối-tự phục vụ

Các ki-ốt tự phục vụ, thiết bị đầu cuối POS, máy bán vé và hệ thống nhận phòng khách sạn-hiện nay thường xuyên chỉ định các bảng-công nghiệp - không phải cho điều kiện môi trường khắc nghiệt mà cho giờ hoạt động. Một ki-ốt hoạt động 14 đến 16 giờ mỗi ngày, 365 ngày mỗi năm, tích lũy khoảng 5.000 đến 6.000 giờ hoạt động hàng năm. Đèn nền dành cho người tiêu dùng{13}}được xếp hạng trong một phần nhỏ của chu kỳ nhiệm vụ đó sẽ giảm đi rõ rệt trong năm đầu tiên triển khai thương mại. Việc xử lý bề mặt chống phá hoại đóng vai trò quan trọng trong các hệ thống lắp đặt công cộng và tấm nền IPS duy trì độ chính xác về màu sắc trên các góc nhìn rộng hơn so với các giải pháp thay thế TN - quan trọng khi khách hàng tiếp cận từ các độ cao và góc khác nhau. Khám phá của chúng tôiphạm vi trưng bày ki-ốtVàcấu hình thiết bị đầu cuối tự phục vụ, hoặc xemhướng dẫn triển khai kiosk tự phục vụ hoàn chỉnhđể được hướng dẫn cài đặt và lựa chọn chi tiết.

• độ sáng:500–700 nit cho môi trường bán lẻ và vận chuyển có ánh sáng rực rỡ
• Chạm:Điện dung dự kiến ​​có-xử lý bề mặt chống phá hoại
• Sự bảo vệ:Mặt trước tối thiểu IP54 chống tràn và chất tẩy rửa
• Góc nhìn:Bảng điều khiển IPS được ưu tiên dành cho-khả năng đọc ở góc rộng-của khách hàng
• Vòng đời:5+ năm đã xác nhận tính sẵn có của phụ tùng thay thế liên tục

6. IoT nông nghiệp và công nghiệp

Bộ điều khiển tưới tiêu chính xác, thiết bị đầu cuối giám sát vật nuôi và nút biên IIoT thường hoạt động ở những vị trí xa với khả năng tiếp cận dịch vụ hạn chế, mang lại độ tin cậy lâu dài - qua nhiều năm chứ không phải hàng tháng - làm yếu tố thúc đẩy thiết kế chính. Thiết bị nông nghiệp phải đối mặt với nhiệt độ khắc nghiệt, bụi, độ ẩm và độ rung. Các nút IIoT chạy bằng năng lượng mặt trời hoặc pin bổ sung mức tiêu thụ điện năng dự phòng thấp vào danh sách các yêu cầu thực sự. Tuổi thọ sử dụng của thiết bị từ bảy đến mười năm có nghĩa là các cam kết về tính sẵn có của bảng điều khiển có ảnh hưởng lớn đến hoạt động thực tế.Giải pháp màn hình LCD thông minh tích hợpviệc kết hợp thiết kế tiết kiệm năng lượng-với xếp hạng môi trường mạnh mẽ đang ngày càng phổ biến trong nông nghiệp chính xác và cơ sở hạ tầng IIoT.

• Nhiệt độ hoạt động:−20 độ đến 70 độ đối với vùng ôn đới; rộng hơn cho khí hậu khắc nghiệt
• Sự bảo vệ:IP65 tối thiểu cho các thiết bị-được triển khai tại trường
• Chạm:Găng tay-tương thích với môi trường PPE nông nghiệp
• Quyền lực:Đầu vào DC hiệu quả cho các ứng dụng chạy bằng năng lượng mặt trời hoặc pin-
• Vòng đời:Tuổi thọ sử dụng từ 7–10 năm yêu cầu phải xác nhận tính khả dụng của bảng điều khiển dài hạn-

Cách khớp thông số kỹ thuật LCD với ứng dụng của bạn

Màn hình phù hợp không phải là tùy chọn-đầy đủ tính năng nhất trong danh mục - mà là tùy chọn có thông số kỹ thuật phù hợp với môi trường hoạt động thực tế. Việc thực hiện năm quyết định theo trình tự sẽ ngăn ngừa các lỗi đặc tả phổ biến và tốn kém nhất.

Bước 1: Ghi lại môi trường hoạt động trước khi đánh giá bất kỳ sản phẩm nào.Phạm vi nhiệt độ, khả năng tiếp xúc với bụi và hơi ẩm, mức độ rung và điều kiện ánh sáng xung quanh dẫn đến hầu hết các quyết định về thông số kỹ thuật. Sau khi được ghi lại, mọi khiếu nại của nhà cung cấp có thể được đánh giá dựa trên yêu cầu bằng văn bản thay vì giả định bằng lời nói - và tài liệu đó bảo vệ quyết định kỹ thuật đối với vòng đời của sản phẩm.

Bước 2: Đặt độ sáng dựa trên điều kiện ánh sáng thực tế, không phải dựa trên giả định-trường hợp tốt nhất.Môi trường được kiểm soát trong nhà thường cần 300–500 nits. Ánh sáng xung quanh mạnh - sàn bán lẻ, khu vực nhà máy gần cửa sổ, cabin xe - thường yêu cầu 500–800 nits. Ánh sáng mặt trời trực tiếp cần tối thiểu 1.000 nits. Đối với các ứng dụng trong đó yếu tố hình thức của bảng điều khiển quan trọng bên cạnh độ sáng, việc so sánh giữaĐịnh dạng màn hình LCD và LED barbao gồm những sự cân bằng-có liên quan.

Bước 3: Lựa chọn công nghệ cảm ứng phù hợp với người vận hành và điều kiện thực tế.Cảm ứng điện trở hoạt động với găng tay, tay ướt và bút cảm ứng - đáng tin cậy trong môi trường bẩn hoặc cần có-PPE nhưng chỉ giới hạn ở một lần chạm. Điện dung dự kiến ​​(PCAP) mang lại hình ảnh rõ nét hơn và hỗ trợ-cảm ứng đa điểm với các tùy chọn bề mặt tương thích với găng tay-, nhưng kém tin cậy hơn khi bị nhiễm bẩn nặng. Hướng dẫn của chúng tôikịch bản nào phù hợp nhất với các công nghệ màn hình cảm ứng khác nhaucung cấp một khuôn khổ khởi đầu thực tế cho quyết định này.

Bước 4: Xác minh tính sẵn có của nguồn cung cấp dài hạn-trước khi cam kết.Các tấm nền dành cho người tiêu dùng thường bị ngừng sản xuất mà không có cảnh báo trong vòng 12 đến 18 tháng kể từ khi ra mắt. Thiết bị công nghiệp hoạt động được một thập kỷ trở lên. Hỏi trực tiếp: vòng đời sản phẩm đã cam kết là gì, cửa sổ thông báo-kết thúc-vòng đời là gì và có điều khoản mua-lần-cuối cùng nào không? Đối với các quyết định mua sắm B2B ở quy mô lớn, làm thế nàoMua sắm và tùy chỉnh màn hình kiosk B2Bhoạt động - bao gồm các yêu cầu về tài liệu vòng đời - đặt ra những kỳ vọng thực tế.

Bước 5: Xác định các yêu cầu chứng nhận ở giai đoạn thiết kế, không phải ở giai đoạn tuân thủ.Các sản phẩm y tế cần có tài liệu IEC 60601-1 từ nhà cung cấp màn hình. Thiết bị dành cho khu vực-nguy hiểm cần có tài liệu ATEX hoặc IECEx. Các chứng nhận CE, FCC và UL phải được tham chiếu chéo sớm với các báo cáo thử nghiệm hiện có của nhà cung cấp. Việc phát hiện lỗ hổng tài liệu ở giai đoạn đánh giá tuân thủ tốn kém hơn đáng kể so với việc ngăn chặn lỗ hổng đó trong thiết kế. Của chúng tôiphạm vi sản phẩm hiển thị đầy đủliệt kê các chứng chỉ có sẵn theo mô hình.

Câu hỏi thường gặp

Xếp hạng IP tối thiểu cho màn hình công nghiệp ngoài trời là gì?

IP65 cung cấp khả năng bảo vệ hoàn toàn chống lại bụi và nước bắn từ bất kỳ hướng nào - thông số kỹ thuật sàn thực tế dành cho các tấm ngoài trời tiếp xúc với mưa hoặc làm sạch ống mềm-thông thường. IP67 mở rộng khả năng bảo vệ cho việc ngâm nước tạm thời, phù hợp cho các ứng dụng hàng hải và môi trường chế biến thực phẩm có áp suất rửa trôi-cao. Đối với mọi hoạt động lắp đặt ngoài trời mà không có vỏ bảo vệ bổ sung, IP65 phải được coi là thông số kỹ thuật tối thiểu được chấp nhận chứ không phải mục tiêu.

Màn hình thương mại có thể được sử dụng trong môi trường công nghiệp không?

Đối với các ứng dụng-nhẹ có nhiệt độ được kiểm soát, giờ hoạt động tiêu chuẩn và mức độ tiếp xúc với bụi hoặc hơi ẩm ở mức tối thiểu, phần cứng thương mại có thể phù hợp. Trong môi trường có nhiệt độ khắc nghiệt, hoạt động liên tục 24/7, độ rung đáng kể hoặc rửa sạch thường xuyên, màn hình thương mại thường bị lỗi trước khi hoàn thành việc tạo ra một sản phẩm duy nhất của hệ thống công nghiệp. Sự khác biệt về chi phí giữa bảng điều khiển thương mại và công nghiệp hiếm khi biện minh cho nguy cơ ngừng hoạt động ngoài dự kiến ​​trong bối cảnh sản xuất hoặc quy định.

Sự khác biệt thực tế giữa cảm ứng điện trở và cảm ứng điện dung trong sử dụng công nghiệp là gì?

Bảng điện trở phản ứng với ngón tay đeo găng, bàn tay ướt và bút cảm ứng - đáng tin cậy trong môi trường bẩn, ẩm ướt hoặc{1}}cần PPE nhưng chỉ giới hạn ở một lần chạm. Các tấm điện dung dự kiến ​​mang lại hình ảnh rõ nét hơn và hỗ trợ-cảm ứng đa điểm với các bề mặt tương thích với găng tay-có sẵn nhưng nhạy cảm hơn với tình trạng nhiễm bẩn nặng. Đối với các ứng dụng-phòng sạch, y tế hoặc-khách hàng, điện dung nói chung là lựa chọn phù hợp; đối với môi trường sử dụng ngoài trời, sản xuất và-có mức độ ô nhiễm cao, điện trở sẽ đáng tin cậy hơn.

Đèn nền LCD cấp công nghiệp thường kéo dài bao lâu?

Cụm đèn nền cấp công nghiệp-thường được đánh giá là có tuổi thọ từ 50.000 giờ trở lên. Với tám giờ hoạt động hàng ngày, điều đó có nghĩa là tuổi thọ của đèn nền là khoảng 17 năm. Tính khả dụng ở cấp độ bảng điều khiển từ các nhà sản xuất LCD công nghiệp có uy tín thường được cam kết trong 5 năm trở lên, với khoảng thời gian thông báo chính thức về việc kết thúc vòng đời--để cho phép lập kế hoạch mua-lần{10}}lần cuối - một lợi thế có ý nghĩa so với các bảng điều khiển dành cho người tiêu dùng. Bảng điều khiển này có thể ngừng hoạt động mà không cần thông báo trong vòng một đến hai năm kể từ khi ra mắt.

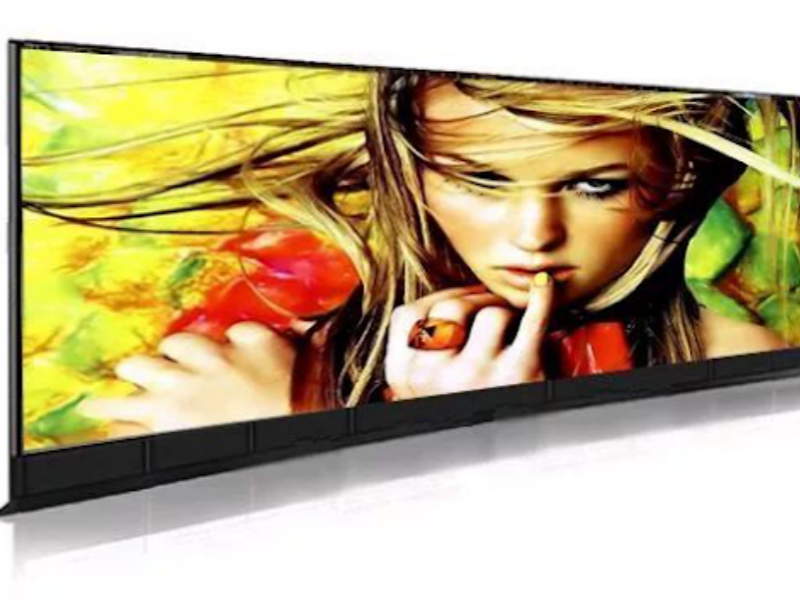

Nếu bạn đang ở giai đoạn đầu của việc quyết định thông số kỹ thuật hiển thị,tiếp cận trực tiếpvới các chi tiết ứng dụng và yêu cầu về môi trường hoạt động của bạn. Đối với các ứng dụng có hệ số dạng không{1}}chuẩn,dải màn hình LCD hình thanh-bao gồm các cấu hình phù hợp với việc lắp đặt-cạnh kệ, bảng điều khiển xe và thiết bị đo mà bảng danh mục tiêu chuẩn không giải quyết được.
