Hướng dẫn này cung cấp cho bạn ước tính tuổi thọ theo kịch bản, khung chi phí thực tế chonhãn kệ điện tửthay thế pin trên quy mô lớn và so sánh rõ ràng về hai loại tế bào phổ biến nhất - để bạn có thể lập kế hoạch bảo trì trước khi nó trở thành sự cố.
1. Điều gì tạo nên sức mạnh của ESL và tại sao pin lại tồn tại lâu như vậy
Công nghệ hiển thị giấy E{0}}là lý do cốt lõi khiến pin ESL tồn tại được nhiều năm chứ không phải vài ngày. Không giống như màn hình LCD, màn hình-eink chỉ tiêu thụ năng lượng khi hình ảnh thay đổi. Sau khi cập nhật giá hoàn tất, màn hình sẽ giữ hình ảnh đó vô thời hạn mà không tiêu thụ năng lượng. Đặc tính rút không-nhàn rỗi-đó chính là yếu tố khiến pin đồng xu nhỏ trở thành nguồn năng lượng lâu dài-đáng tin cậy.
Pin được sử dụng là pin đồng xu lithium mangan dioxide (Li-MnO₂) - dòng CR. Chúng cung cấp đầu ra 3V ổn định và mất ít hơn 1% điện tích mỗi năm khi không hoạt động, theo thông số kỹ thuật được công bố của nhà sản xuất (Bảng dữ liệu Energizer CR2450). Ba mô hình bao gồm phần lớn các hoạt động triển khai:
- CR2032- 220mAh, đường kính 20mm. Phù hợp với các nhãn nhỏ (1,5"–2,9"). Tốt nhất cho môi trường tần số cập nhật thấp.

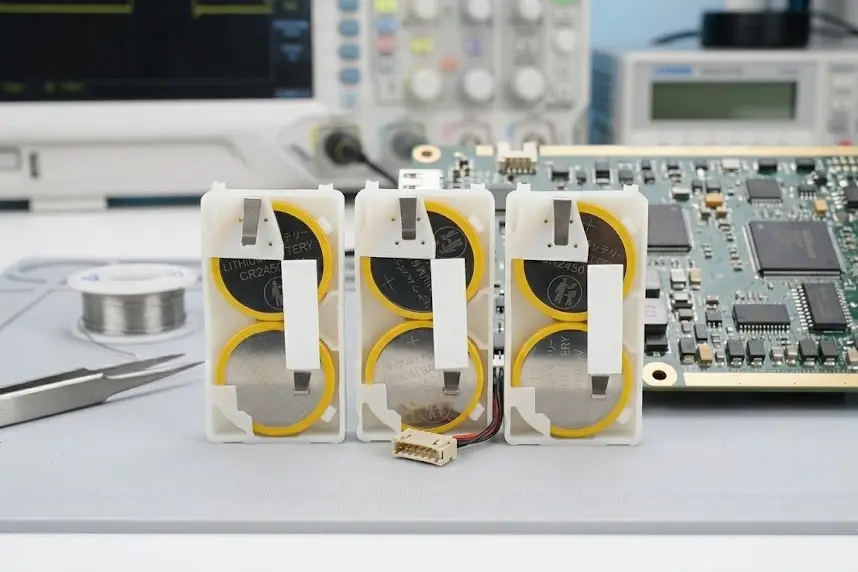

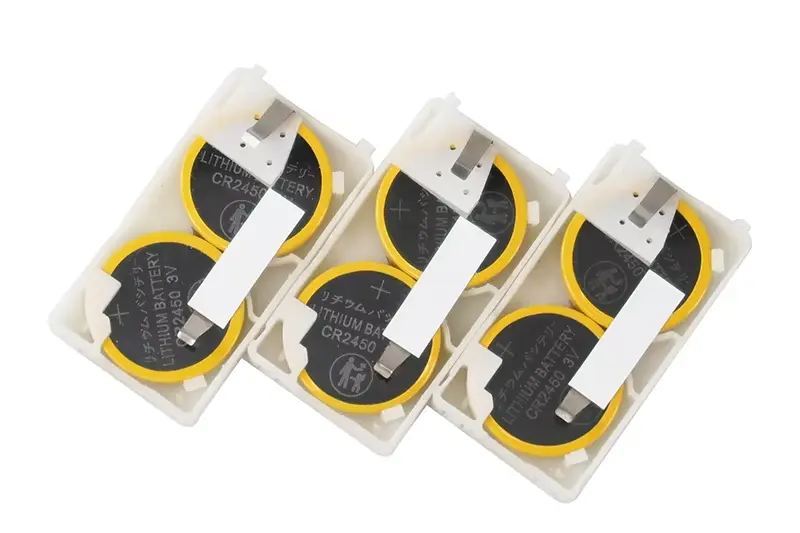

- CR2450- 550mAh, đường kính 24,5mm. Sự lựa chọn tiêu chuẩn cho4.2"đến nhãn 7,3" ở hầu hết các cơ sở bán lẻ.
- CR2477- 1000mAh, đường kính 24,5 mm, dày 7,7 mm. Được sử dụng trong các nhãn có định dạng-lớn, các phần chuỗi lạnh hoặc triển khai tần suất-cập nhật{6}}cao.

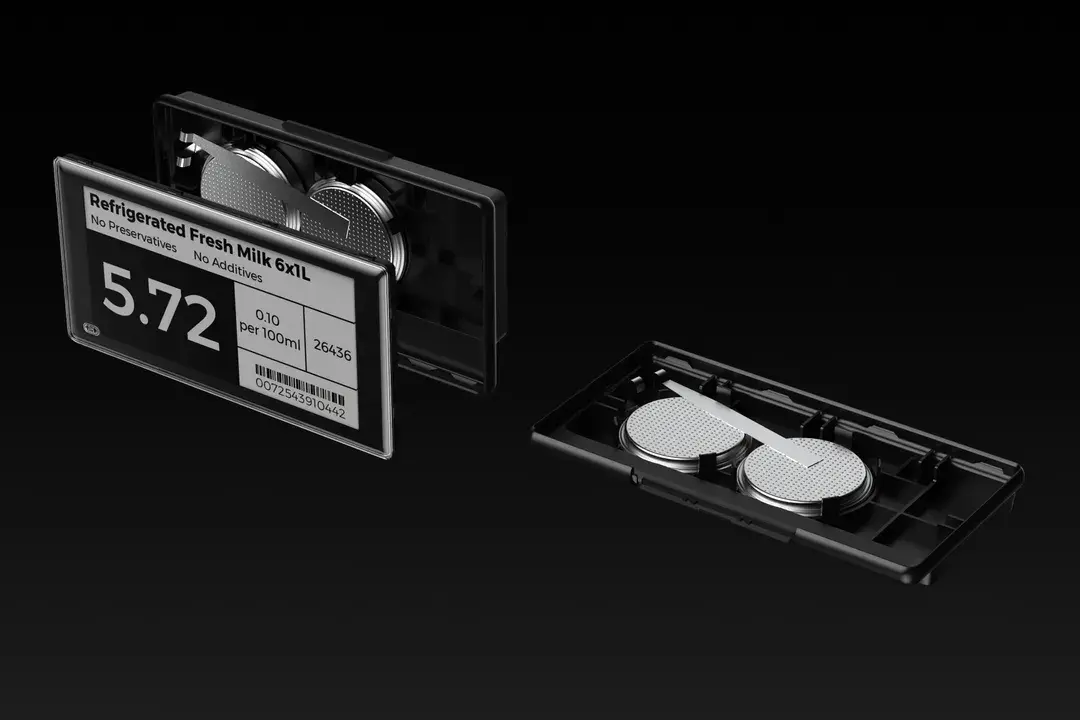

Quan trọng trước khi đặt hàng:Vỏ ESL được thiết kế cho một định dạng ô cụ thể. Xác nhận kiểu máy tương thích với nhà cung cấp phần cứng của bạn trước khi mua hàng thay thế - không phải mọi khung máy chấp nhận CR2450 đều phù hợp về mặt vật lý với CR2477.
2. Pin ESL thực sự có tuổi thọ bao lâu?
Để hiểuHệ thống ESL hoạt động như thế nàoở cấp độ sức mạnh, ba biến dẫn đến gần như tất cả các biến thể mà bạn sẽ thấy trong quá trình triển khai thực tế.
Tần suất cập nhậtlà yếu tố chi phối. Mỗi lần đẩy giá sẽ đánh thức đài không dây và vẽ lại màn hình - cả hai đều vẽ dòng điện. Nhãn được cập nhật một lần mỗi ngày sẽ tiêu thụ một phần nhỏ so với mức sử dụng của nhãn được cập nhật mười lần mỗi ngày trong một năm.
Giao thức truyền thôngảnh hưởng đến thời gian radio hoạt động trên mỗi lần truyền. BLE 5.0 thức dậy trong thời gian ngắn và chuyển sang chế độ ngủ gần như ngay lập tức, khiến đây trở thành tùy chọn-tiết kiệm pin nhất trong cách sử dụng thông thường. Sub{4}}GHz RF mang lại khả năng xuyên tường tốt hơn nhưng thường giữ cho đài hoạt động lâu hơn một chút trong mỗi chu kỳ cập nhật. Một so sánh chi tiết được đề cập trong phần riêng biệt của chúng tôi trênBluetooth so với Wi-Fi so với Sub{1}}GHz ESL.
Nhiệt độ môi trường xung quanhgiảm khả năng tiếp cận ở nhiệt độ thấp - được đề cập trong phần tiếp theo.
Bảng bên dưới hiển thị ước tính tuổi thọ tham chiếu dựa trên giao tiếp BLE 5.0, màn hình giấy điện tử tiêu chuẩn và hoạt động ở nhiệt độ phòng (15–25 độ). Đây là các tiêu chuẩn lập kế hoạch bắt nguồn từ thông số kỹ thuật của nhà sản xuất và các thông số triển khai điển hình, không phải số liệu hiệu suất được đảm bảo. Kết quả thực tế của bạn sẽ thay đổi tùy theo kiểu phần cứng.
|
Cập nhật mỗi ngày |
CR2032 (220mAh) | CR2450 (550mAh) | CR2477 (1000mAh) |
|---|---|---|---|
| 1–2 | ~4–5 năm | ~7–8 năm | 10+ năm |
| 3–5 | ~2–3 năm | ~4–5 năm | ~7 năm |
| 6–10 | ~1–1,5 năm | ~2–3 năm | ~4–5 năm |
| 10+ | Dưới 1 năm | ~1–2 năm | ~3 năm |
Ước tính tham chiếu dựa trên các tham số triển khai BLE 5.0 và thông số kỹ thuật Li{1}}MnO₂ đã công bố. Hãy tham khảo nhà cung cấp ESL của bạn để biết dữ liệu cụ thể về mô hình.
Một quan niệm sai lầm phổ biến là tuyên bố "pin 10{2} năm" được áp dụng rộng rãi. Nó giả định lịch cập nhật tần số-thấp (1–2 mỗi ngày), CR2477 công suất-cao và nhiệt độ phòng. Các nhà bán lẻ chạy theo chu kỳ khuyến mãi hàng ngày, định giá linh hoạt hoặc định giá-so khớp với đối thủ cạnh tranh sẽ thấy thời gian{10}trên thế giới thực ngắn hơn đáng kể - đây không phải là vấn đề, miễn là bạn lập kế hoạch cho điều đó.
3. Dây chuyền lạnh: Tuổi thọ pin ESL ở các khu vực được làm lạnh và đông lạnh
Chuỗi bán lẻ lạnh - tủ lạnh tạp hóa, kho lạnh dược phẩm, khu đông lạnh dịch vụ thực phẩm - là một trong những danh mục triển khai ESL-phát triển nhanh nhất và là danh mục mà việc lập kế hoạch pin thường bị đánh giá thấp nhất.
Hóa chất Li-MnO₂ hoạt động tốt hơn trong môi trường lạnh so với tế bào kiềm nhưng không tránh khỏi nhiệt độ. Nhiệt độ thấp hơn sẽ làm chậm phản ứng điện hóa, làm giảm khả năng tiếp cận dù năng lượng dự trữ không thay đổi. Theo các đặc tính hiệu suất được mô tả trongIEC 60086-4(tiêu chuẩn quốc tế dành cho pin lithium sơ cấp), khả năng duy trì công suất ở nhiệt độ dưới{0}}0 có thể thấp hơn đáng kể so với ở điều kiện định mức.
Về mặt thực tế:
- Thùng lạnh (0–5 độ ):Dự kiến khoảng 75–85% công suất-nhiệt độ phòng. CR2450 hoạt động được 5 năm ở môi trường xung quanh có thể hoạt động được 3 đến 4 năm trong hộp đựng sữa hoặc đồ nguội.
- Đóng băng sâu (-18 độ đến -25 độ):Khả năng duy trì công suất giảm xuống khoảng 50–60%. CR2450 tương tự có thể tồn tại từ hai đến ba năm.
Khi tìm nguồn cung ứng ESL cho các bộ phận dây chuyền lạnh, hãy tìm:
- Đánh giá nhiệt độ hoạt động:ESL tiêu chuẩn được đánh giá từ 0 độ đến 40 độ. Các phần đông lạnh yêu cầu nhãn được xếp hạng ít nhất là -20 độ.
- Niêm phong IP67 hoặc cao hơn:Hình thức ngưng tụ khi nhãn di chuyển giữa các vùng nhiệt độ. Con dấu IP67 ngăn hơi ẩm tiếp cận các điểm tiếp xúc của pin. Của chúng tôi5,8" ESLvới tính năng niêm phong được xếp hạng NFC và IP{0}}là một tùy chọn được sử dụng trong môi trường lạnh.
- CR2477 làm ô mặc định:Công suất cao hơn mang lại khả năng đệm chống lại sự mất mát công suất ở nhiệt độ-thấp. Một số nhà sản xuất cung cấp các tế bào được tối ưu hóa lạnh-với các công thức điện phân được sửa đổi cho các ứng dụng-đóng băng sâu.
Vìtriển khai chuỗi lạnh hàng tạp hóa, hãy giảm tuổi thọ pin dự kiến của bạn xuống 30–40% so với ước tính xung quanh và tính điều đó vào lịch bảo trì của bạn ngay từ đầu.
4. Chi phí thay pin trên kệ điện tử thực tế là bao nhiêu
Thay pin là một chi phí bảo trì định kỳ mà các nhóm mua sắm thường đánh giá thấp nhất. Con số thực tế dễ quản lý hơn hầu hết người mua mong đợi - nhưng cần phải tính toán một cách trung thực.
Tế bào CR2450 có giá khoảng 0,30–0,60 USD mỗi chiếc khi định giá số lượng lớn. Đối với một cửa hàng 1.000-nhãn, số tiền đó là 300–600 USD tiền nguyên vật liệu trong một chu kỳ thay thế - không đáng kể so với mức đầu tư vào hệ thống. Chi phí thực sự là lao động.
Việc thay thế pin ESL yêu cầu xác định vị trí nhãn, mở vỏ, hoán đổi tế bào và xác nhận nhãn đã kết nối lại. Một nhân viên giàu kinh nghiệm làm việc hiệu quả sẽ hoàn thành việc này trong khoảng 90 giây đến hai phút cho mỗi nhãn, tùy thuộc vào thiết kế vỏ và khả năng tiếp cận kệ.
| Danh mục chi phí | Ước lượng |
|---|---|
| Quy mô triển khai | 1.000 nhãn |
| Pin giả định (CR2450, 3–5 bản cập nhật/ngày) | ~ tuổi thọ 5 năm |
| Thời gian mỗi lần thay thế | ~1,5 phút |
| Tổng thời gian của nhân viên | ~25 giờ |
| Chi phí lao động (ở mức 20 USD/giờ) | ~$500 |
| Chi phí vật liệu pin (số lượng lớn) | ~$400 |
| Tổng chi phí pin 5 năm | ~$900 |
| Mỗi nhãn, mỗi năm | ~$0.18 |
Ước tính minh họa dựa trên giá cả tế bào số lượng lớn và tiêu chuẩn lao động trong ngành. Điều chỉnh tỷ lệ lao động và tần suất thay thế phù hợp với môi trường cụ thể của bạn.
Để có bức tranh đầy đủ hơn về cách điều này phù hợp với kinh tế triển khai tổng thể, hãy xemCông cụ tính ROI của ESLvàHướng dẫn phân tích chi phí ESL.
Trên thực tế, ba yếu tố đã đẩy chi phí này tăng lên: không có chức năng giám sát pin (vì vậy nhân viên phải dành thời gian chẩn đoán nhãn sẫm màu thay vì thực hiện các giao dịch hoán đổi theo kế hoạch), nồng độ chuỗi lạnh cao và khả năng tiếp cận kệ kém ở kệ dưới cùng hoặc bên trong tủ lạnh.
5. Quản lý việc thay pin trong cửa hàng
Chờ cho đến khi nhãn tối đi trước khi hành động là phương pháp tốn kém nhất để bảo trì pin - cả về rủi ro lao động và vận hành. Nhãn ngừng hiển thị ca-giữa sẽ tạo raRủi ro tuân thủ giá: ở nhiều khu vực pháp lý, khách hàng được hưởng quyền hợp pháp với giá thấp hơn giá kệ và giá đăng ký. Nhãn tối sẽ loại bỏ hoàn toàn điểm tham chiếu đó.
Giải pháp thay thế thực tế là sử dụngNền tảng quản lý ESLđể theo dõi tình trạng pin một cách chủ động. Hầu hết các hệ thống hiện đại đều hiển thị mức sạc cho mọi nhãn trong mạng và hỗ trợ cảnh báo ngưỡng. Đặt cảnh báo của bạn ở mức 20–25% công suất còn lại -, điều này thường giúp bạn có thời gian chờ vài tuần trước khi nhãn có nguy cơ ngừng hoạt động.
Với dữ liệu đó, bạn có thể thay thế hàng loạt theo từng phần kệ thay vì phản hồi từng lỗi riêng lẻ. Một cách tiếp cận có hiệu quả trong thực tế: chia cửa hàng thành sáu đến tám khu bảo trì, kiểm tra một khu mỗi tháng như một phần của đợt kiểm tra sàn thông thường và gắn cờ bất kỳ nhãn nào dưới ngưỡng để thay thế trong cùng chuyến thăm đó. Điều này phân bổ lao động đồng đều trong năm và loại bỏ nguy cơ xảy ra làn sóng thất bại đồng thời lớn.
Đối với các cửa hàng có dán nhãnkhông cập nhật như mong đợi, mức pin là biến đầu tiên để kiểm tra - cùng với cường độ tín hiệu và trạng thái cổng. Nhãn ở mức sạc 15% trong vùng lạnh có thể đã hiển thị các sự cố kết nối không liên tục trước khi màn hình tối hoàn toàn.
6. CR2450 và CR2032: Kết nối ô với cửa hàng của bạn
Đối với hầu hết các triển khai ESL bán lẻ, CR2450 là mặc định chính xác. Thay vào đó, quyết định sử dụng CR2032 thường bị thúc đẩy bởi các hạn chế về phần cứng - nhãn định dạng nhỏ- mà về mặt vật lý không thể chứa ô 24,5mm lớn hơn - không phải theo sở thích.
| Nhân tố | CR2032 | CR2450 |
|---|---|---|
| Dung tích | 220mAh | 550mAh |
| Đường kính | 20mm | 24,5mm |
| Khả năng tương thích kích thước nhãn | Thẻ nhỏ 1,5"–2,9" | Tiêu chuẩn 4.2"–7.3" & lớn |
| Tần suất cập nhật tốt nhất | 1–2 lần/ngày | 1–5 lần/ngày |
| Loại cửa hàng tốt nhất | Cửa hàng tiện lợi, bán lẻ có-khuyến mãi thấp | Siêu thị, nhà thuốc, bán lẻ điện máy |
| Sự phù hợp của chuỗi lạnh | Không được đề xuất | Thùng lạnh; sử dụng CR2477 để đông lạnh |
| Tuổi thọ tương đối (cùng điều kiện) | Đường cơ sở | Dài hơn khoảng 2,5× |
Một lưu ý thực tế: tránh trộn lẫn các loại pin trên nhãn của cùng một kiểu máy mà không có hệ thống ghi nhãn rõ ràng. Việc trộn các ô CR2032 và CR2450 trong các vỏ liền kề sẽ tạo ra sự nhầm lẫn trong quá trình thay thế và có nguy cơ khiến nhân viên lắp nhầm ô.
Khi nào nên chọn CR2477: môi trường cập nhật-cao (10+ thay đổi giá mỗi ngày), nhãn định dạng- lớn hoặc bất kỳ phần dây chuyền lạnh nào hoạt động dưới 0 độ . Phí bảo hiểm công suất có giá trị trong những tình huống đó.
Câu hỏi thường gặp
Pin ESL có tuổi thọ trung bình là bao lâu?
Trong điều kiện bán lẻ thông thường - 1 đến 3 lần cập nhật giá mỗi ngày, BLE 5.0, nhiệt độ phòng - CR2450 sẽ tồn tại được khoảng 5 đến 7 năm. Tần suất cập nhật cao hoặc nhiệt độ lạnh sẽ rút ngắn phạm vi đó. Con số "tối đa 10 năm" giả định lịch trình tần số thấp với ô CR2477 dung lượng cao.
Nhân viên cửa hàng có thể thay pin ESL mà không cần kỹ thuật viên không?
Có, trong phần lớn các hệ thống. Hầu hết các vỏ ESL đều sử dụng tab báo chí-hoặc nắp trượt - mà không cần dụng cụ. Nhãn sẽ tự động kết nối lại với mạng trong vòng vài giây đến hai phút sau khi lắp ô mới. Một số giá đỡ công nghiệp sử dụng một vít duy nhất nhưng đó vẫn là công việc kéo dài một-phút và không cần đào tạo kỹ thuật.
Làm thế nào để bạn biết khi nào pin ESL cần thay thế?
Thông qua nền tảng quản lý ESL của bạn, nền tảng này sẽ báo cáo-mức pin theo thời gian thực cho mọi nhãn trong mạng. Đặt cảnh báo pin yếu-ở mức 20–25% để nhận thông báo trước theo tuần chứ không phải theo giờ. Chờ nhãn trở nên tối màu về mặt thị giác là một cách tiếp cận mang tính phản ứng, tạo ra cả rủi ro về hoạt động và tuân thủ.
Điều gì xảy ra khi pin ESL hết hoàn toàn?
Màn hình-giấy điện tử giữ lại hình ảnh cuối cùng được vẽ mà không có bất kỳ nguồn điện nào - nên nhãn đã cạn hoàn toàn sẽ tiếp tục hiển thị mức giá cuối cùng mà nó nhận được thay vì để trống. Tuy nhiên, nó không thể nhận được bản cập nhật mới cho đến khi thay pin. Nền tảng quản lý của bạn sẽ hiển thị nhãn là ngoại tuyến và giá hiển thị sẽ dần trở nên không chính xác khi giá thay đổi trong hệ thống của bạn. Đây là lý do tại sao việc giám sát chủ động lại quan trọng hơn việc màn hình tối đi.
Pin ESL có tiêu hao nhanh hơn trong tủ đông không?
Vâng, đáng chú ý. CR2450 có thời gian sử dụng 5 năm ở nhiệt độ phòng có thể kéo dài 3 đến 4 năm trong hộp lạnh (0–5 độ ) và 2 đến 3 năm trong môi trường-đóng băng sâu (-18 độ ). Đối với các bộ phận đông lạnh, hãy sử dụng CR2477 trên nhãn được xếp hạng để vận hành ở nhiệt độ-thấp và lập kế hoạch kiểm tra bảo trì thường xuyên hơn - hàng quý thay vì hàng năm.
Tổng chi phí thay thế pin cho một cửa hàng 1.000 nhãn trong 5 năm là bao nhiêu?
Sử dụng ô CR2450 với mức giá số lượng lớn và khoảng 1,5 phút thời gian của nhân viên cho mỗi lần hoán đổi, tổng chi phí trong chu kỳ 5-năm là khoảng 800–1,000 - đô la hoặc khoảng 0,18 đô la cho mỗi nhãn mỗi năm. Đây là mức thấp so với mức tiết kiệm lao động được tạo ra bằng cách loại bỏ các thay đổi thẻ giấy thủ công trong cùng thời kỳ.
Tần suất cập nhật có thực sự ảnh hưởng đến tuổi thọ pin nhiều đến thế không?
Nhiều hơn hầu hết người mua mong đợi. Một nhãn được cập nhật một lần mỗi ngày có thể tồn tại lâu hơn gần bốn lần so với cùng một nhãn được cập nhật mười lần mỗi ngày trên cùng một loại pin. Các nhà bán lẻ đang chạy các môi trường định giá năng động hoặc có tính khuyến mại-nặng nề nên chọn CR2477 ngay từ đầu và đặt kế hoạch thay thế cho phù hợp.
Cùng một phần cứng ESL có thể sử dụng các mẫu pin khác nhau không?
Chỉ khi kích thước khe vật lý hỗ trợ nó, điều này không phổ biến. Hầu hết các nhãn được thiết kế cho một định dạng ô tiền xu cụ thể. Luôn xác nhận khả năng tương thích với nhà cung cấp phần cứng của bạn trước khi đặt mua hàng thay thế với số lượng lớn.
Điểm mấu chốt về việc thay thế pin ESL
Thay thế pin không phải là gánh nặng bảo trì như lần đầu tiên xuất hiện. Với mức giá khoảng 0,18 USD mỗi nhãn mỗi năm trong triển khai tiêu chuẩn, chi phí thấp - nhưng đòi hỏi phải lập kế hoạch thay vì phản ứng. Các cửa hàng xử lý tốt vấn đề này là những cửa hàng thiết lập cảnh báo giám sát vào ngày đầu tiên, xây dựng lịch trình thay thế luân phiên theo khu vực và chọn ô phù hợp cho môi trường phù hợp thay vì mặc định là tùy chọn nhỏ nhất.
Lỗi phổ biến nhất mà chúng tôi thấy là sử dụng ô CR2032 ở các nhãn từ-đến{2}}lớn vì chúng rẻ hơn trên mỗi đơn vị, sau đó xử lý tần suất thay thế gấp hai đến ba lần. Tổng chi phí của quyết định đó hầu như luôn vượt quá số tiền tiết kiệm được ban đầu.
Nếu bạn đang đánh giá hệ thống ESL và muốn hiểu cách các thông số kỹ thuật của pin tương tác với tần suất cập nhật cụ thể và bố cục cửa hàng của bạn - bao gồm các phần chuỗi lạnh -toàn bộ dòng sản phẩm ESLVàgiải pháp triển khaicác trang bao gồm các tùy chọn phần cứng một cách chi tiết. Để trò chuyện trực tiếp về dự án của bạn,yêu cầu báo giávà chúng tôi sẽ cùng bạn làm việc thông qua cấu hình.
